Prontuário NR13 – Engenharia de Reconstituição: Conformidade NR-13 e o Desafio do Código de Projeto AD 2000

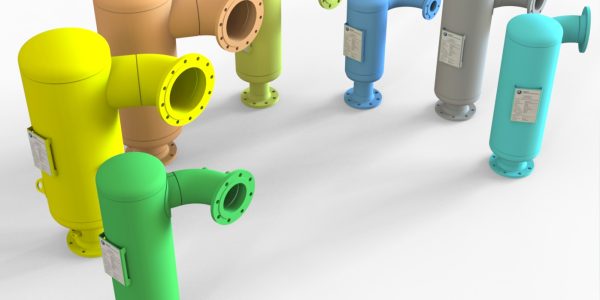

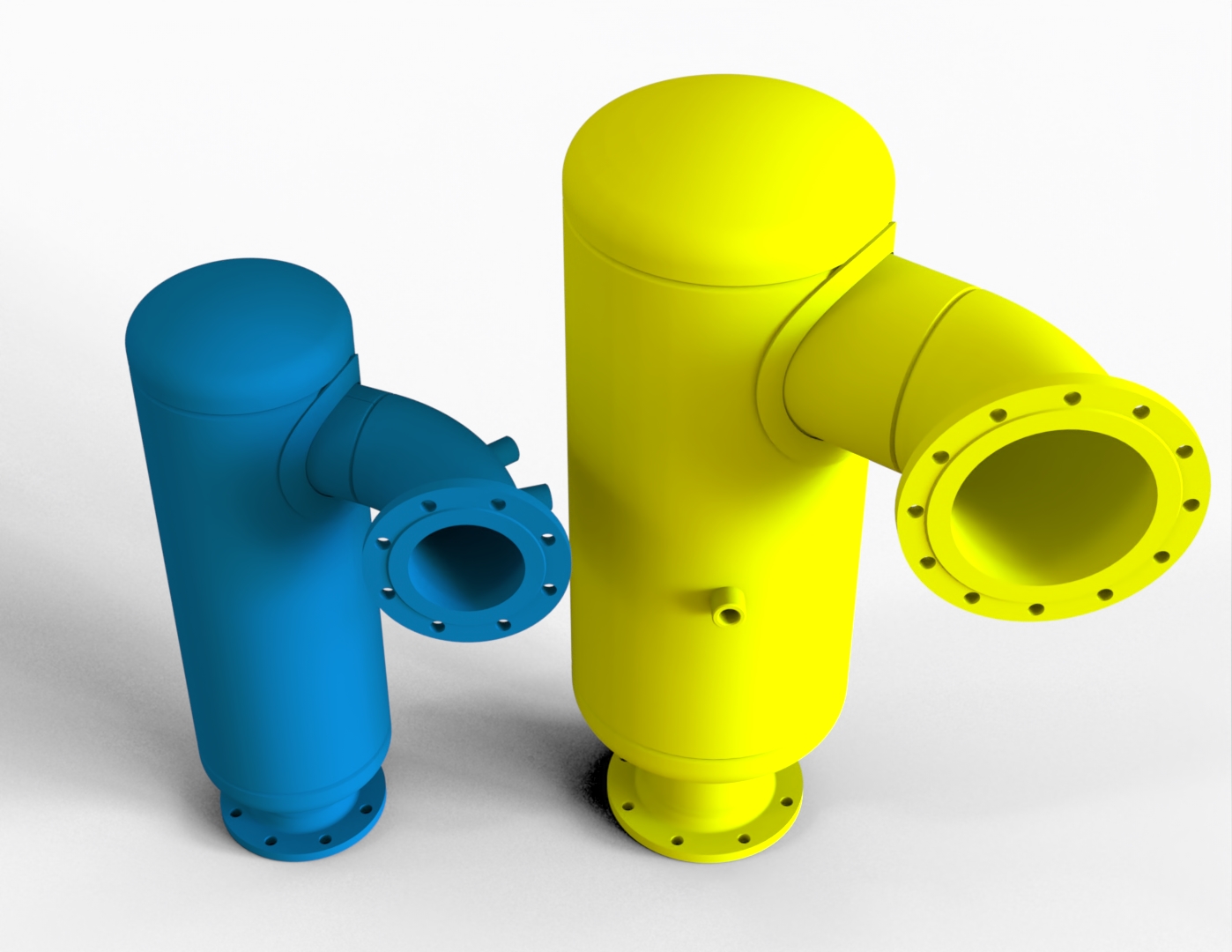

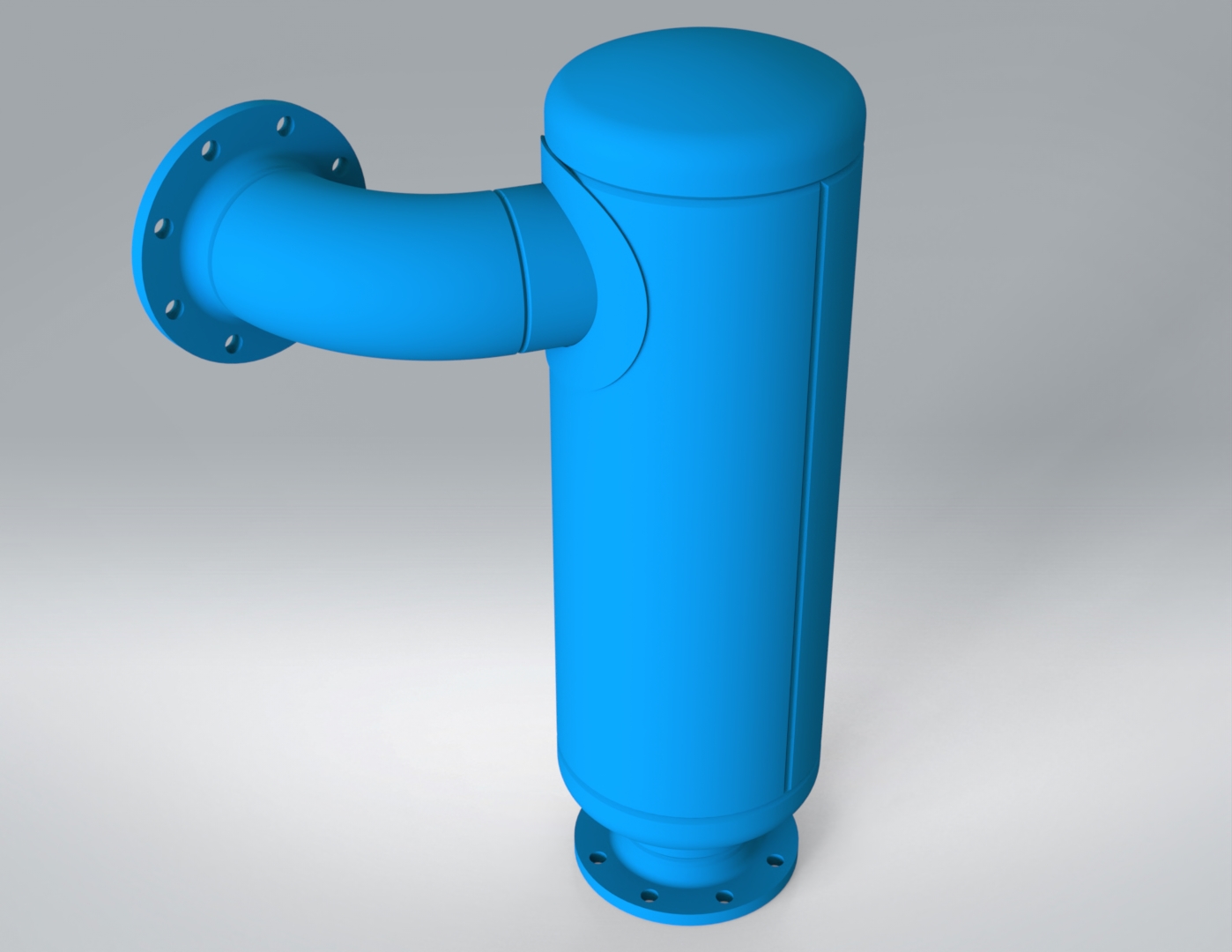

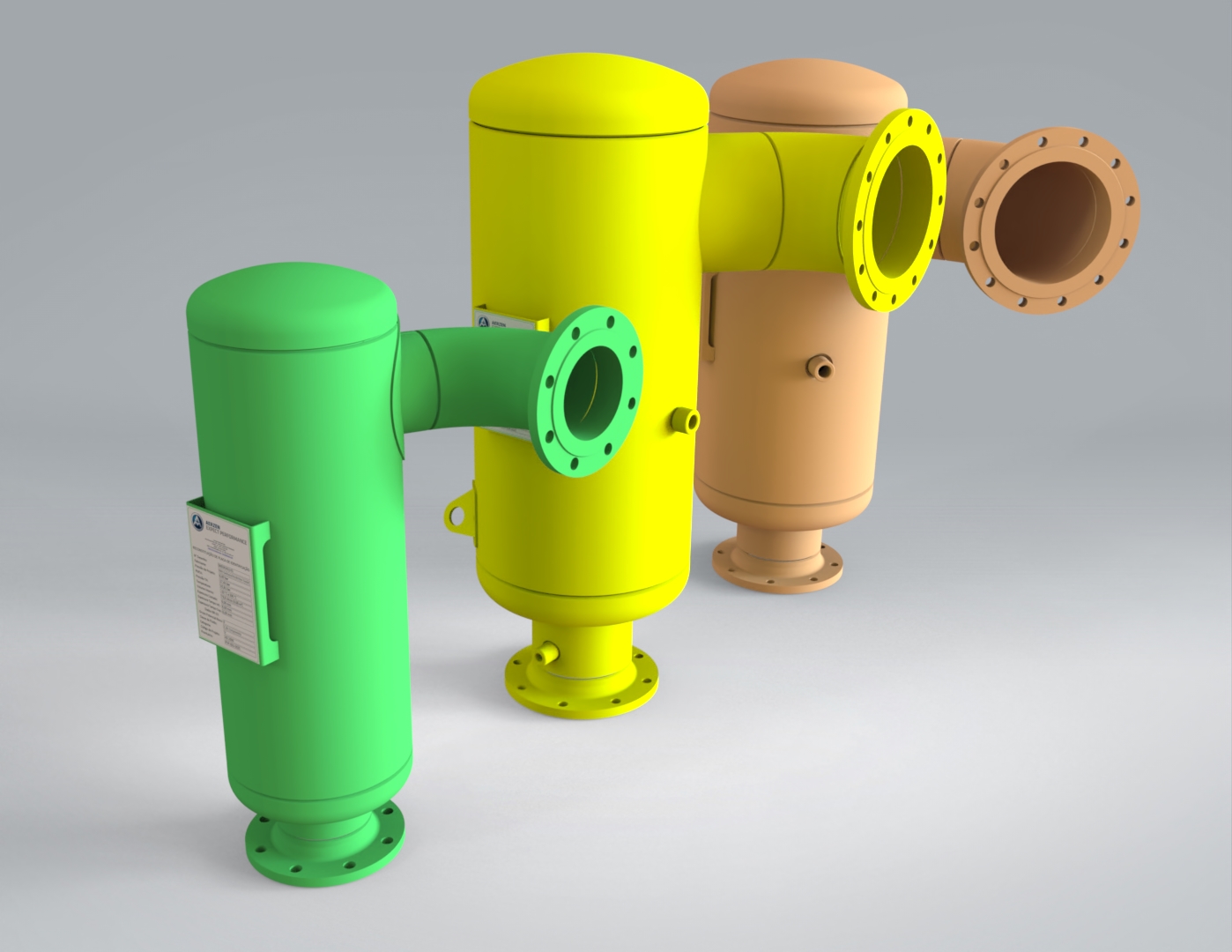

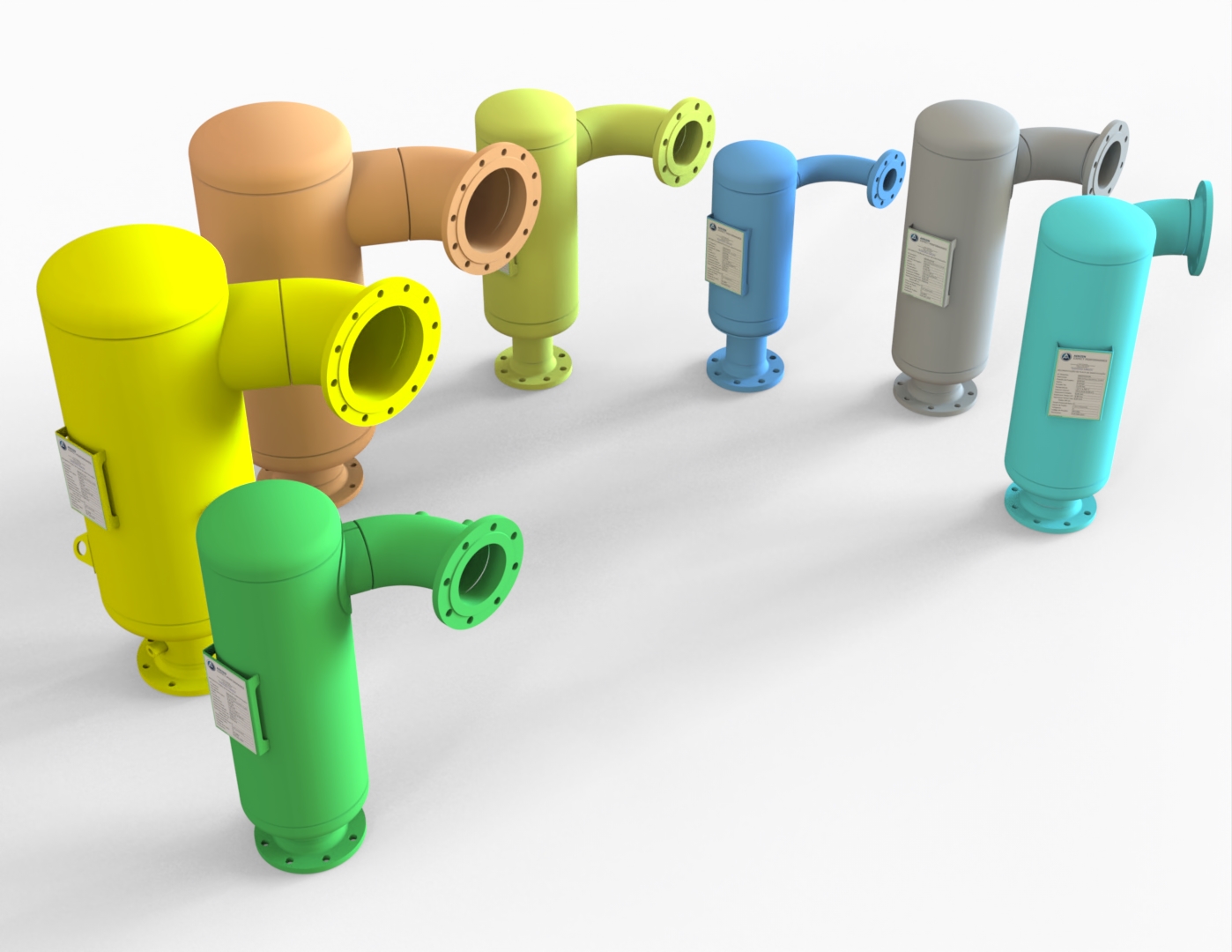

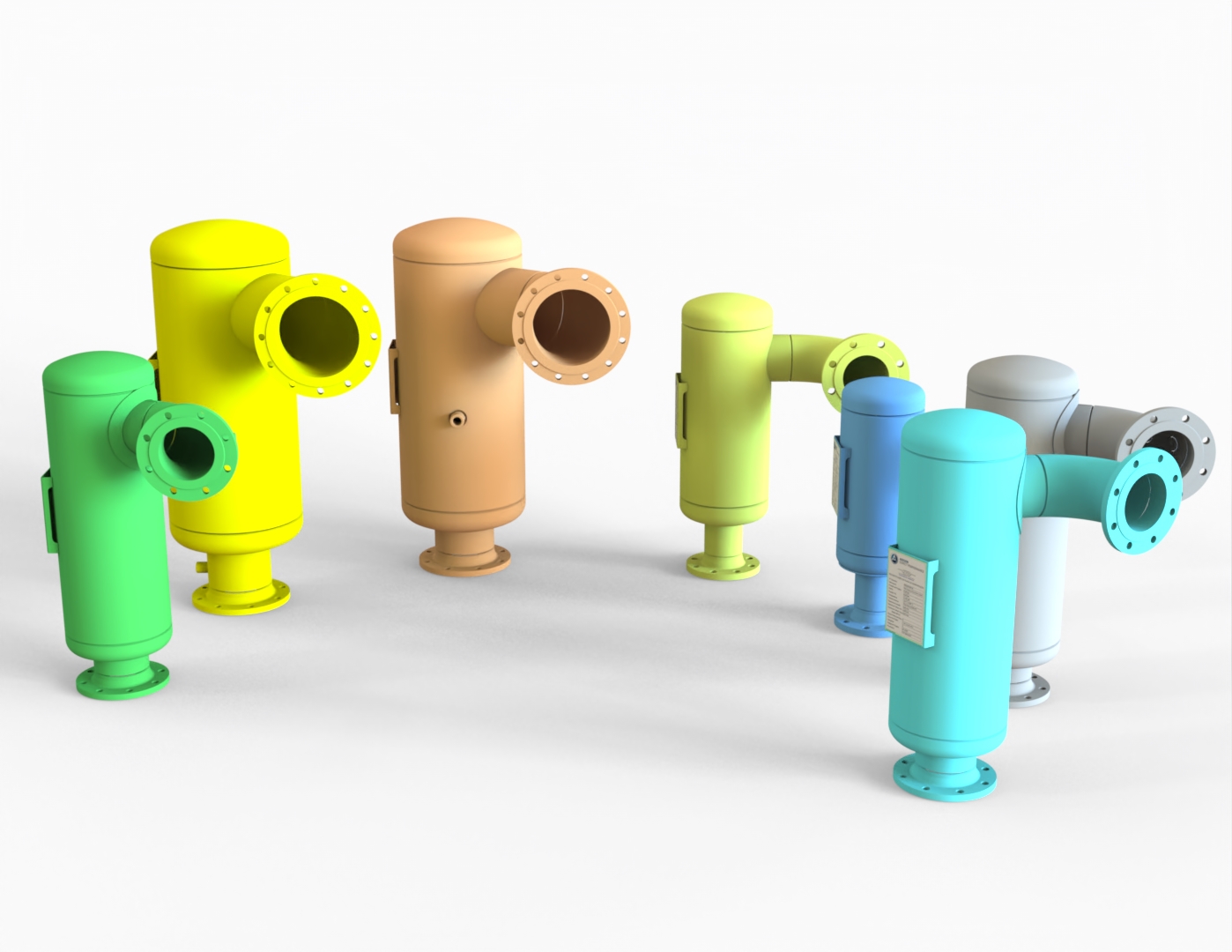

A segurança operacional de plantas industriais depende diretamente da integridade de seus equipamentos. Recentemente, a B&K Engenharia concluiu um projeto de alta complexidade para a empresa AERZEN, envolvendo a reconstituição de prontuários para uma série de 10 modelos de vaso de pressão que não possuíam documentação técnica original disponível.
O Desafio Técnico: Decifrando a Norma Alemã AD 2000
O principal desafio deste trabalho foi a análise de documentos técnicos em alemão e inglês para a aplicação rigorosa do código de projeto AD 2000. Diferente de códigos mais comuns no Brasil, como o ASME, o conjunto de normas AD 2000 exige uma interpretação minuciosa de seus módulos específicos para garantir a segurança estrutural.
Para este projeto, realizamos um estudo profundo dos seguintes códigos:
-

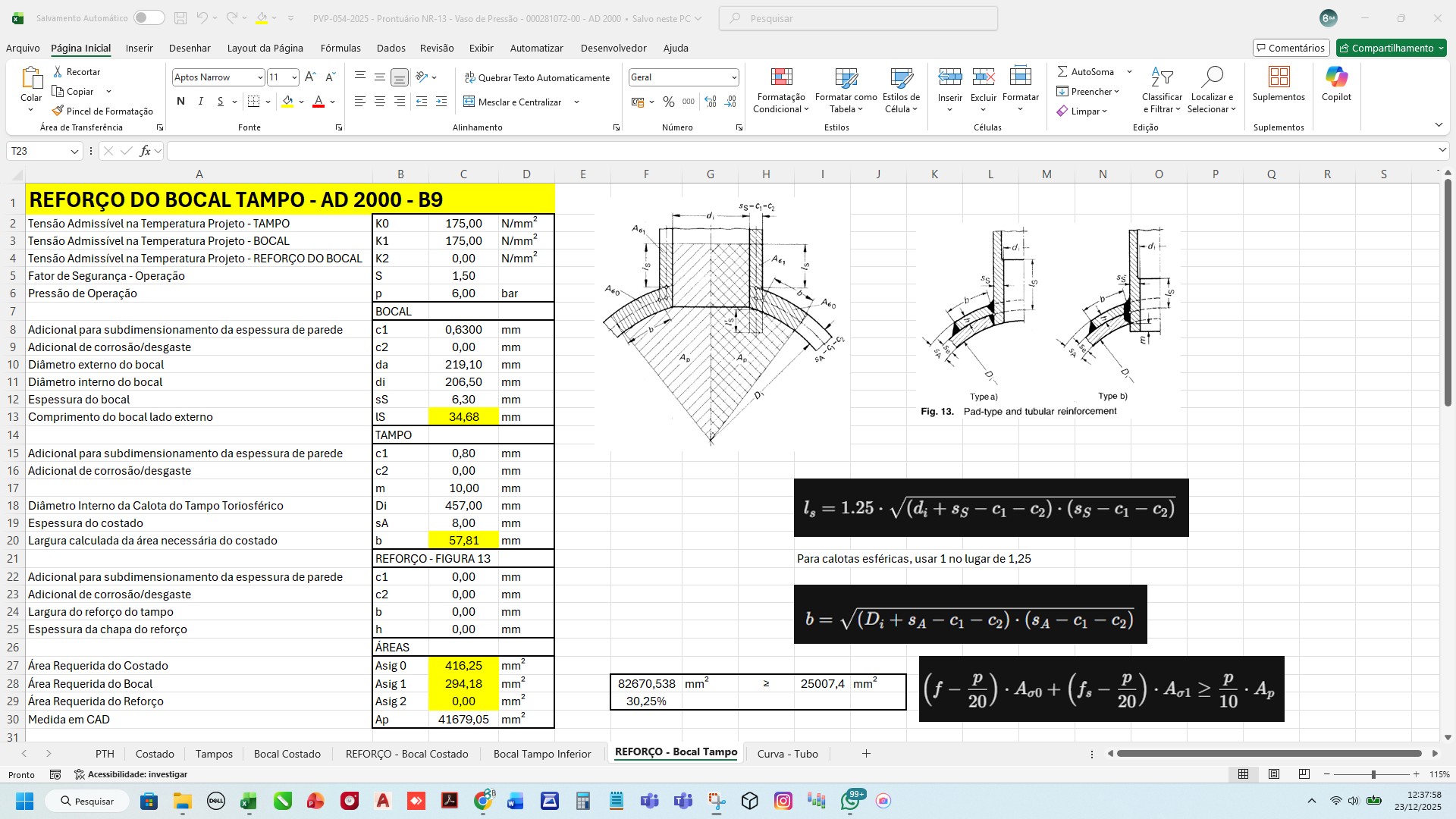

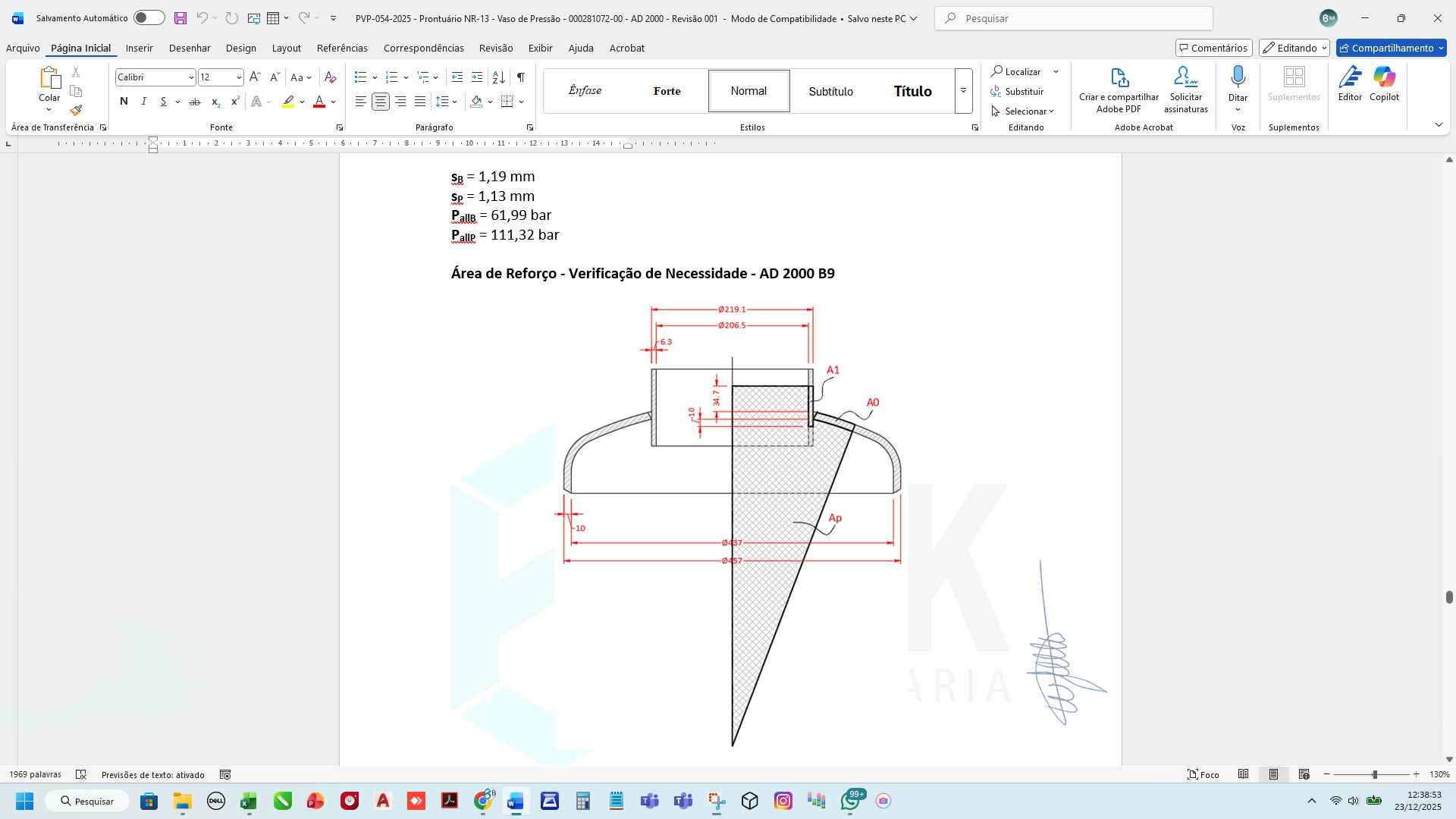

B0, B1, B3 e B9: Critérios essenciais para o dimensionamento de tampos, costados e aberturas.
-
HP30: Diretrizes para a execução e validação do teste hidrostático, garantindo que a integridade física do equipamento suporte as pressões operacionais.
Metodologia de Reconstituição e Análise
O processo de elaboração do prontuário exigiu o levantamento detalhado de campo e a conferência de dados de projeto para cada um dos 10 modelos. Nossa equipe analisou variáveis críticas, tais como:
-

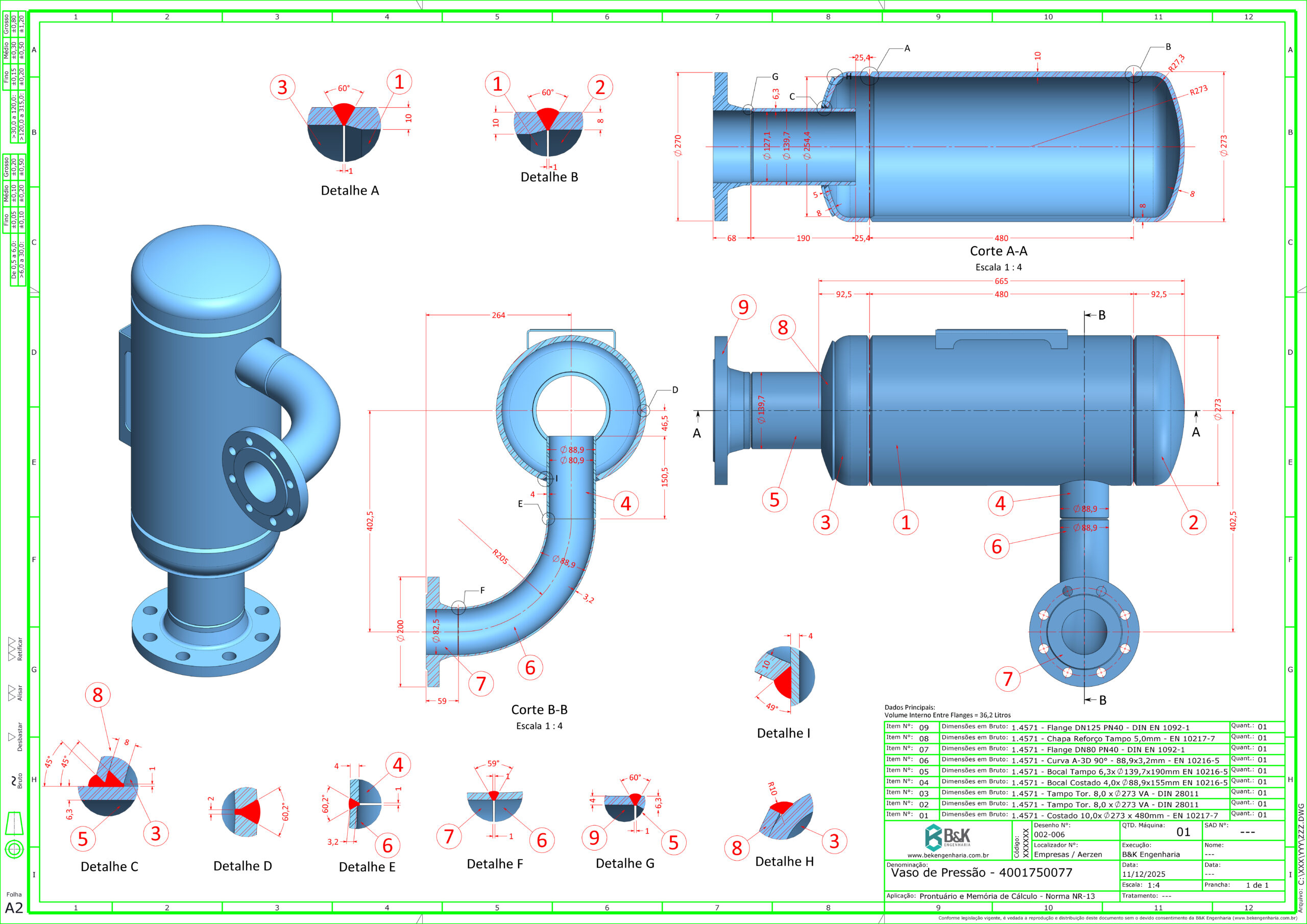

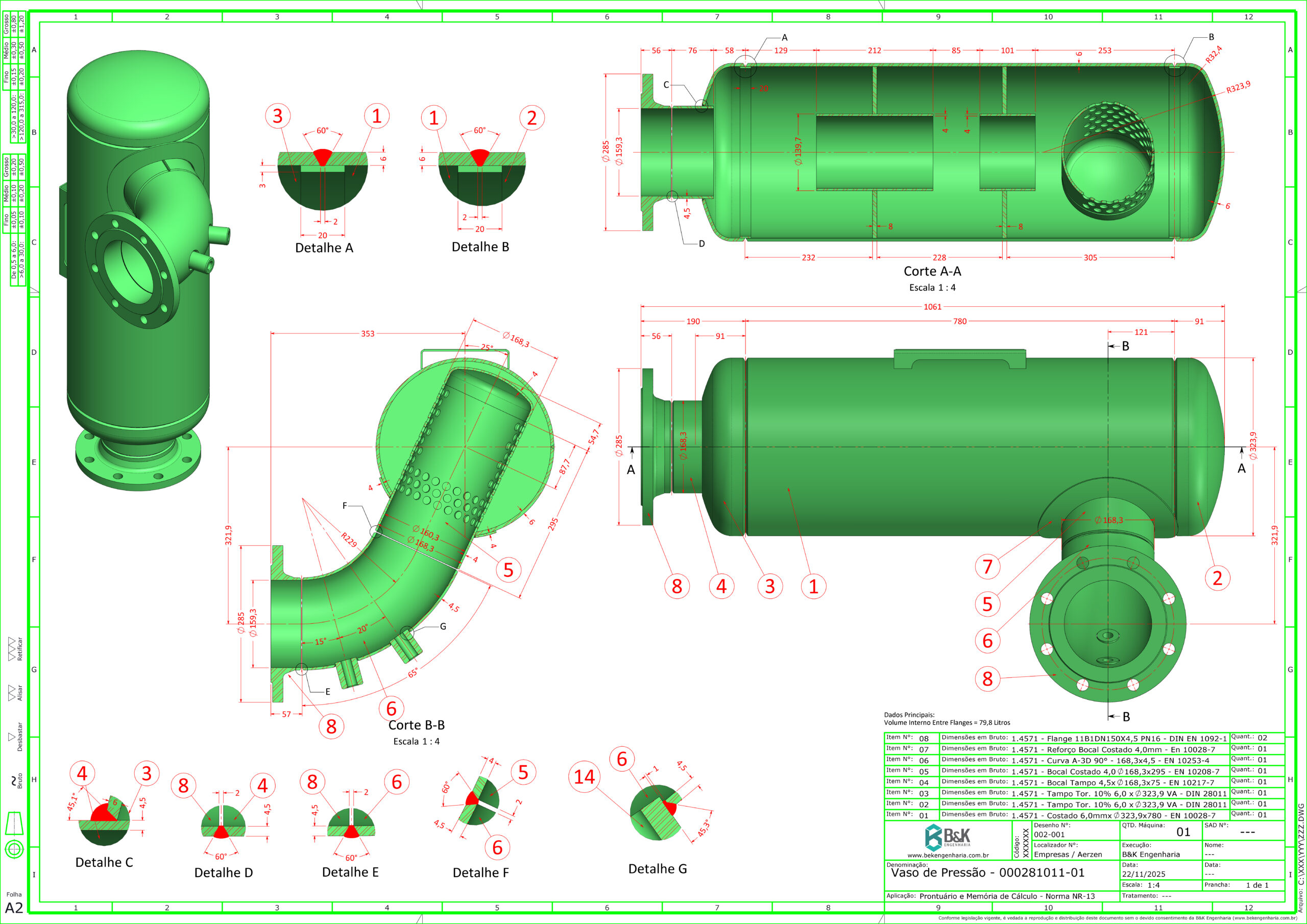

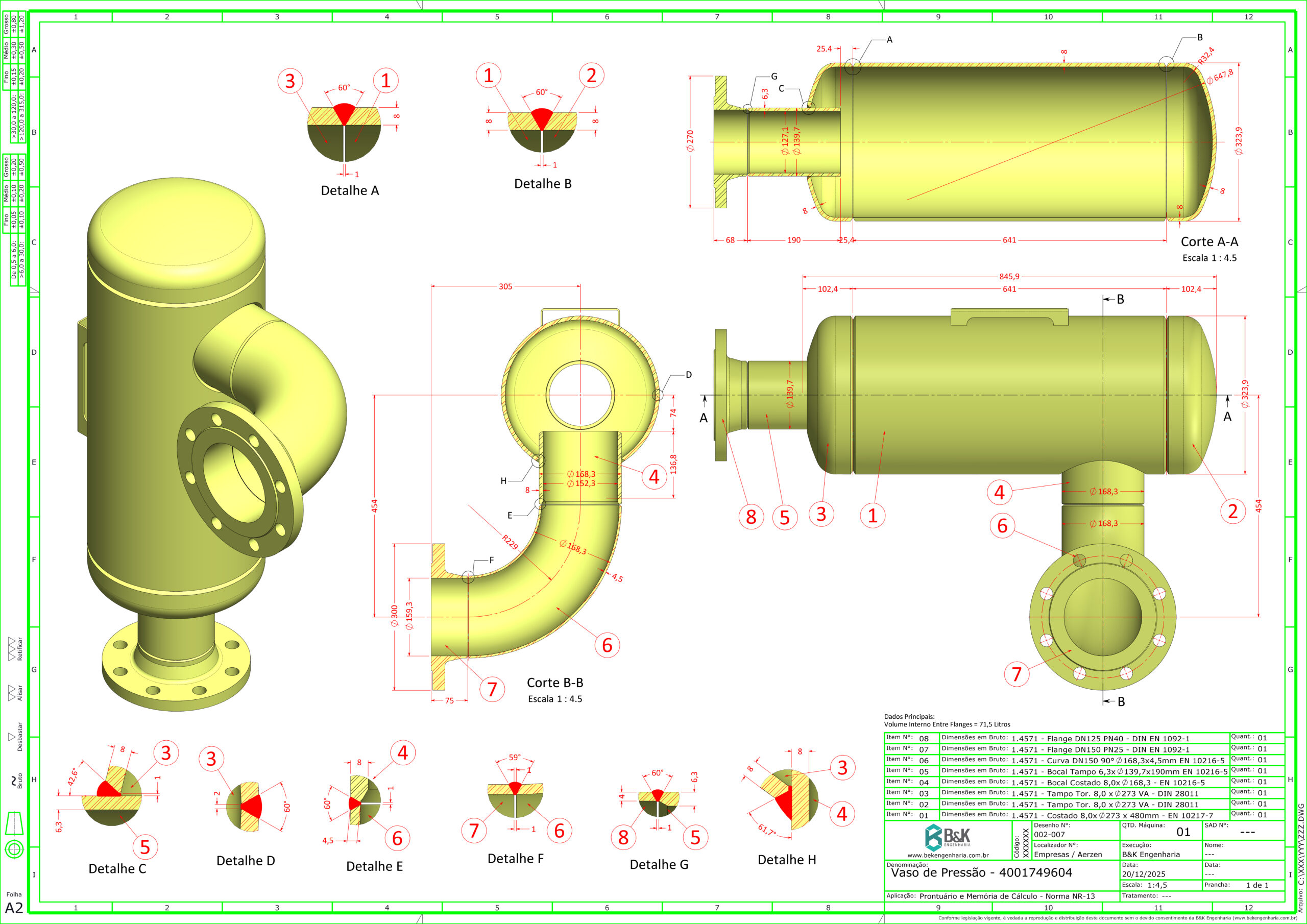

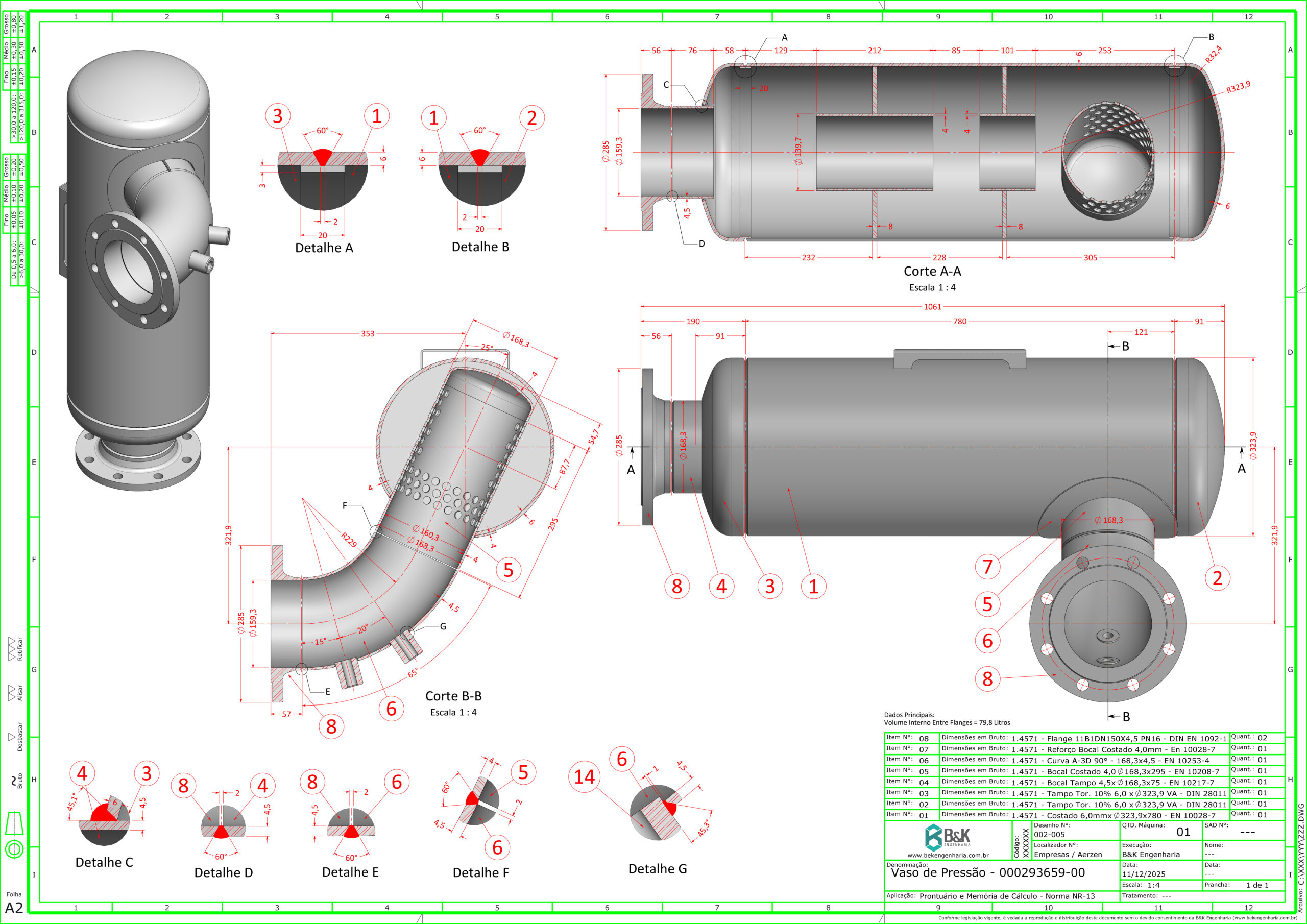

Geometria e Dimensões: Levantamento de diâmetros, volumes internos (como o modelo de 79,8 litros) e comprimentos de costado.
-
Materiais e Espessuras: Identificação de componentes em aço inoxidável (ex: 1.4571) com espessuras nominais de 6,0 mm para costados e tampos, além da análise de bocais e reforços estruturais.
-
Cálculo de PMTA: Determinação da Pressão Máxima de Trabalho Admissível para cada elemento componente do vaso, assegurando que o equipamento opere dentro de limites seguros de 6,00 bar, conforme as condições de temperatura de projeto (-20 °C a 300 °C).
Resultados: Segurança e Conformidade com a Norma NR13
Ao final do processo, a B&K Engenharia entregou um documento reconstituído completo, permitindo que a AERZEN enquadrasse seus equipamentos na categoria e classe de fluido corretas perante a NR13.

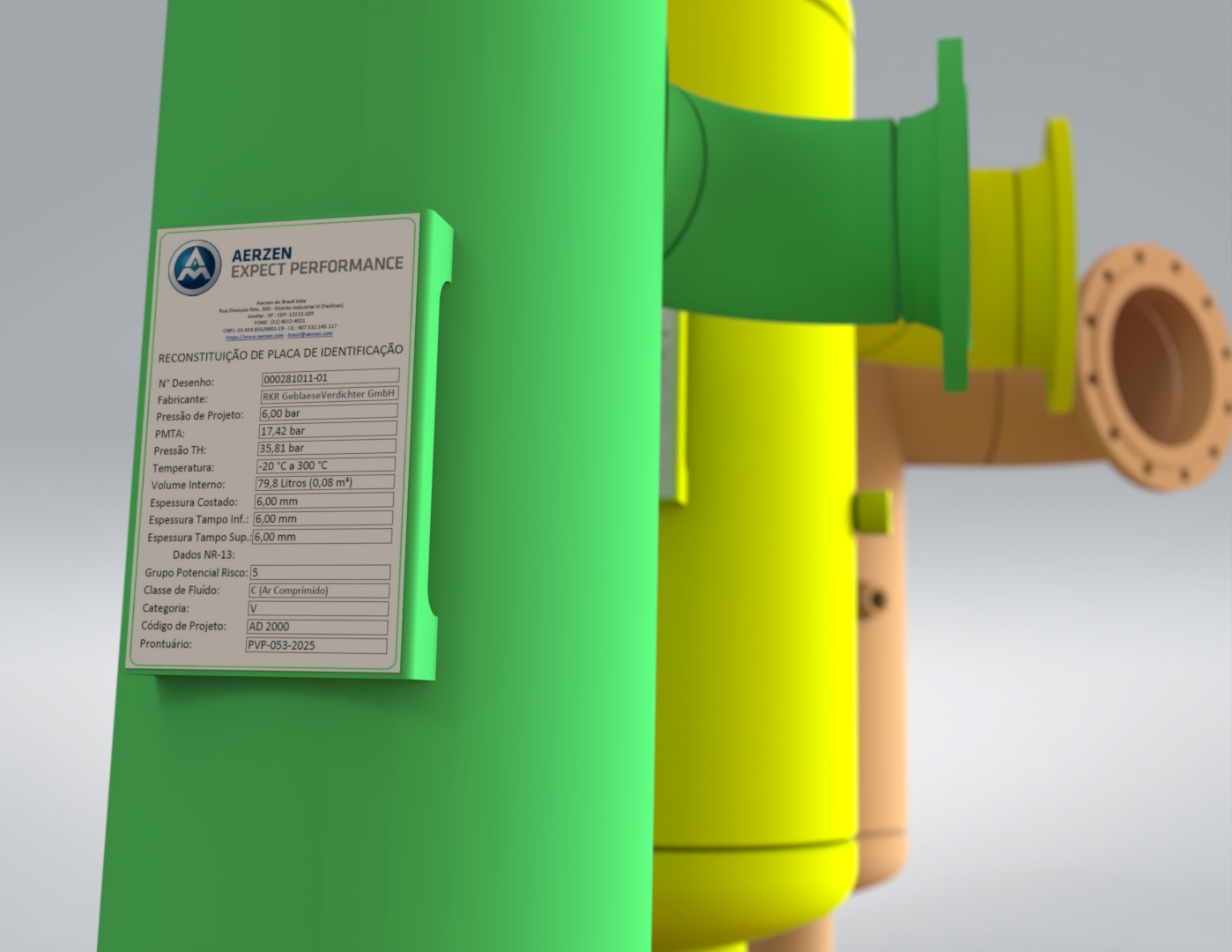

Cada vaso recebeu uma nova placa de identificação em alumínio, contendo dados vitais como a pressão de teste hidrostático (11,92 bar) e o código de rastreabilidade do novo prontuário. Este trabalho não apenas regulariza o ativo perante a fiscalização do Ministério do Trabalho, mas, acima de tudo, garante a segurança dos colaboradores e a continuidade operacional da planta.
A conformidade com a Norma NR13 é um investimento em segurança. Se sua empresa possui equipamentos estrangeiros com documentação incompleta, a expertise da B&K em códigos internacionais como o AD 2000 é a solução ideal para sua regularização.
