O Prontuário NR13 do Vaso de Pressão: A Gestão de Segurança que Protege seu Investimento com a B&K Engenharia
Antes de continuar, leia nosso Artigo sobre NR13 nas Cervejarias:
https://bekengenharia.com.br/a-norma-nr13-cervejarias/
Na complexa engrenagem da indústria, onde a segurança e a eficiência são pilares inegociáveis, existe um ditado que a equipe da B&K Engenharia repete como um mantra aos seus clientes: “Guarde a documentação do seu vaso de pressão a sete chaves”. Este conselho, longe de ser um mero formalismo, representa a linha de frente na prevenção de custos exorbitantes, paradas não programadas e, o mais importante, riscos operacionais. O documento em questão é o Prontuário do Vaso de Pressão, a certidão de nascimento e o histórico de vida completo de um equipamento crítico, e sua gestão é uma das especialidades que define a excelência da B&K Engenharia.
A Essência da NR-13: O que é o Prontuário e Por Que Ele é Vital?
Regulamentado pela Norma Regulamentadora nº 13 (NR-13), o prontuário é um dossiê técnico abrangente que contém todas as informações essenciais sobre um vaso de pressão ou caldeira. Ele não é apenas um papel, mas a base fundamental para toda a vida útil do equipamento. Como podemos ver na documentação detalhada do Vaso de Pressão VSP-001, um prontuário completo, elaborado por especialistas como a B&K, inclui:

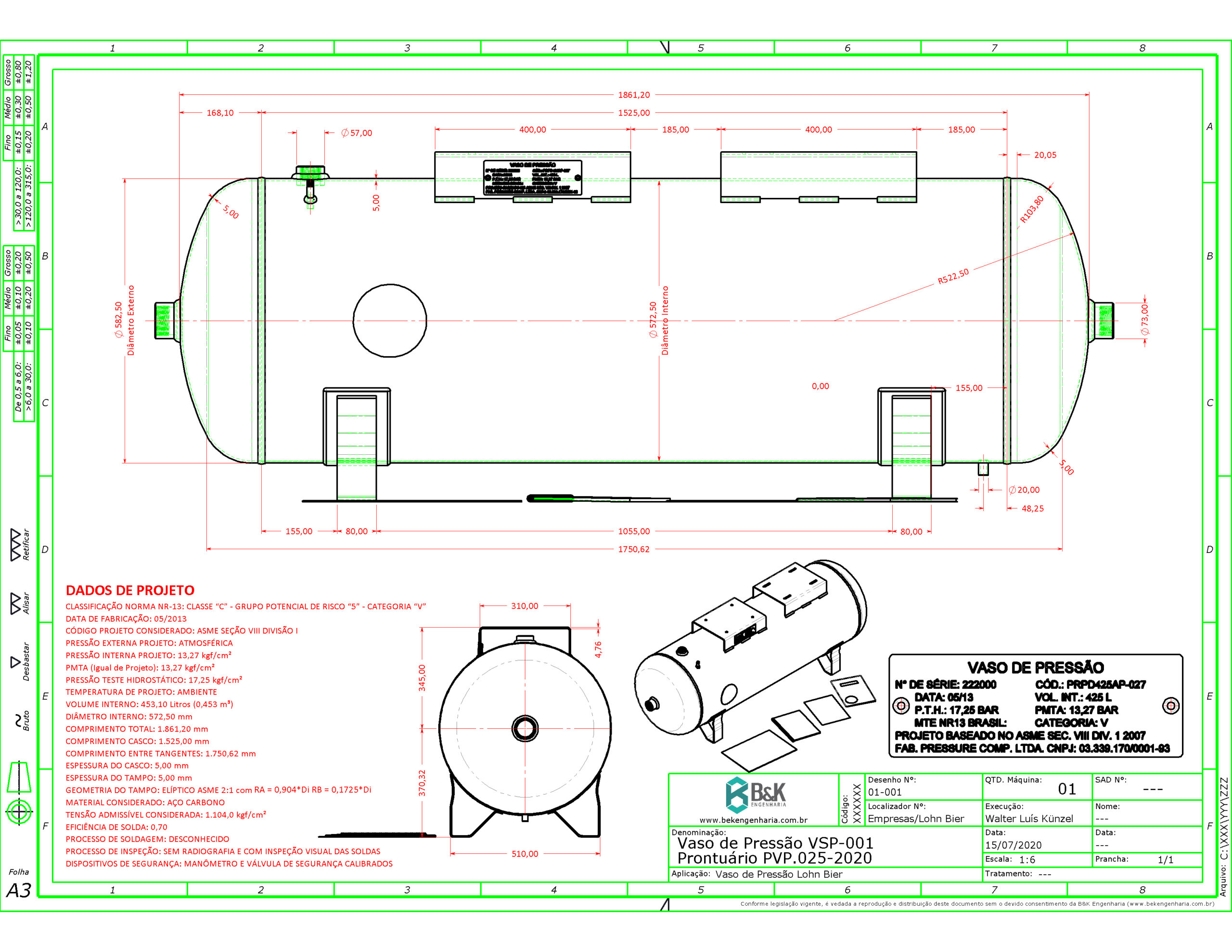

- Desenho Técnico Detalhado: Um blueprint preciso do equipamento, especificando todas as dimensões, bocais, espessuras e componentes, garantindo a rastreabilidade do projeto original.

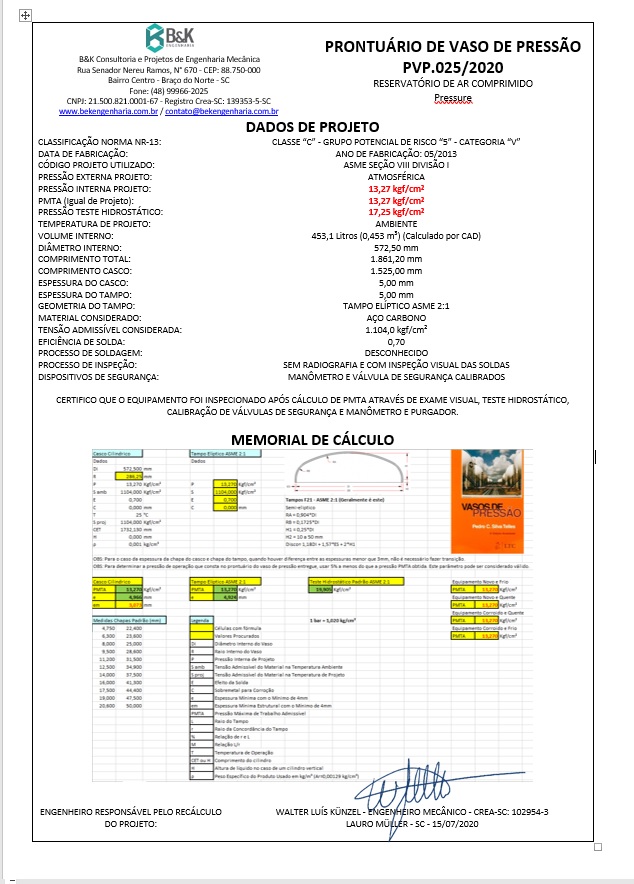

- Memorial de Cálculo: A prova matemática da segurança do vaso. Este documento demonstra, com base em códigos de projeto como a renomada norma ASME Seção VIII Divisão 1, a capacidade do equipamento de suportar a Pressão Máxima de Trabalho Admissível ().
- Especificação dos Materiais: A composição exata do aço e de outros materiais utilizados, fundamental para calcular sua resistência e vida útil.
- Dados de Operação: Registros da pressão de teste hidrostático (), temperatura de operação e fluido armazenado.
- Dispositivos de Segurança: A documentação e calibração de itens vitais como manômetros e válvulas de segurança, que são os guardiões diretos da integridade do sistema.

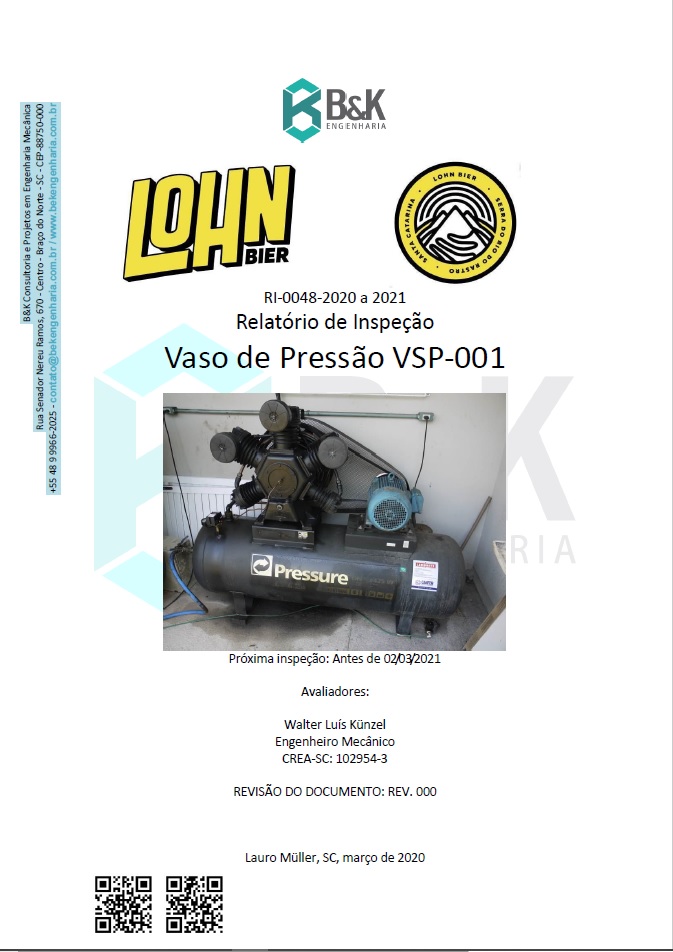

Este prontuário é o documento que subsidiará todas as inspeções periódicas futuras realizadas por Profissionais Habilitados. Sem ele, uma simples inspeção de rotina se torna impossível de ser executada em conformidade com a lei, colocando a empresa em risco de multas, interdição do equipamento e sérios passivos em caso de acidentes.
O Pesadelo da Reconstituição: O Custo de um Documento Perdido
A perda ou extravio do prontuário de um vaso de pressão inaugura um cenário de grande complexidade e custo. Reconstituir esta documentação não é uma tarefa simples; é um trabalho de arqueologia e engenharia reversa que exige profunda expertise técnica. É aqui que o valor do serviço da B&K Engenharia se torna cristalino.
O processo de reconstituição envolve:
- Inspeção e Levantamento em Campo: Engenheiros especializados vão a campo para medir cada centímetro do vaso, identificando características que podem não estar visíveis a olho nu.
- Determinação de Material: Quando a especificação original é desconhecida, são necessários ensaios não destrutivos para identificar a composição do material, uma etapa crucial e de alto custo.
- Recálculo Estrutural: Com base nas dimensões levantadas e no material identificado, nossa equipe refaz todo o memorial de cálculo, aplicando os rigorosos critérios da ASME, para determinar a segura para o estado atual do equipamento.
- Elaboração de Novos Desenhos: Desenhos técnicos precisos e profissionais, como os que ilustram o VSP-001, são criados do zero.
- Verificação de Dispositivos: Análise e teste de todos os dispositivos de segurança para garantir que estão operacionais e corretamente dimensionados.

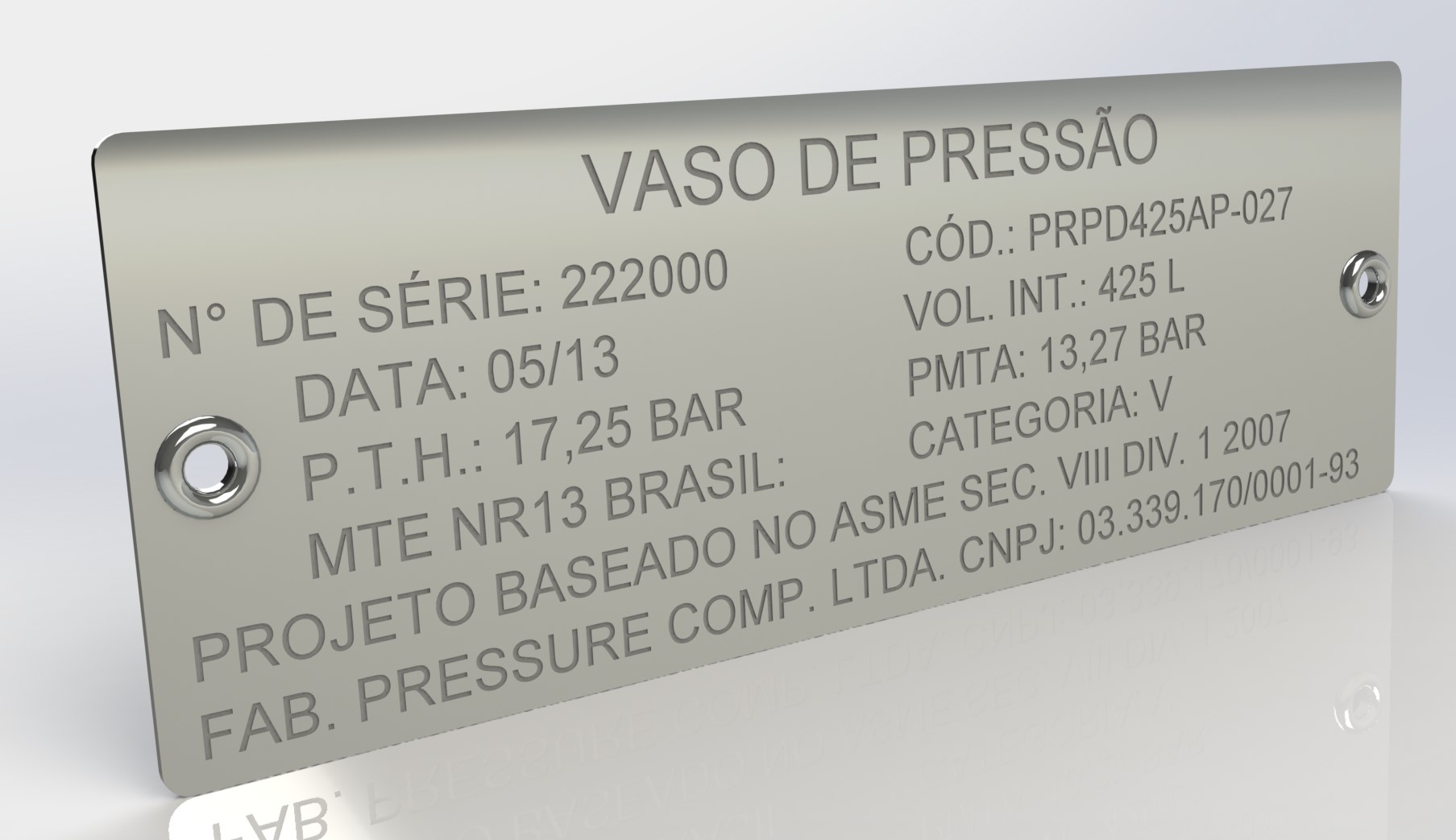

- Emissão de Nova Placa de Identificação: Uma placa de identificação durável e clara, conforme a da imagem, é confeccionada e afixada, contendo todas as informações vitais exigidas pela NR-13.
Este processo, embora realizado com maestria pela B&K Engenharia, representa um custo não planejado que poderia ser evitado com uma gestão documental proativa.
B&K Engenharia: Sua Parceira na Gestão e Conformidade

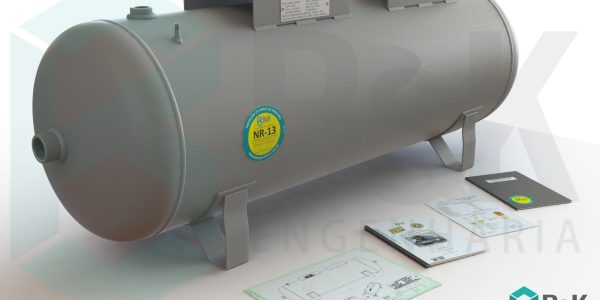

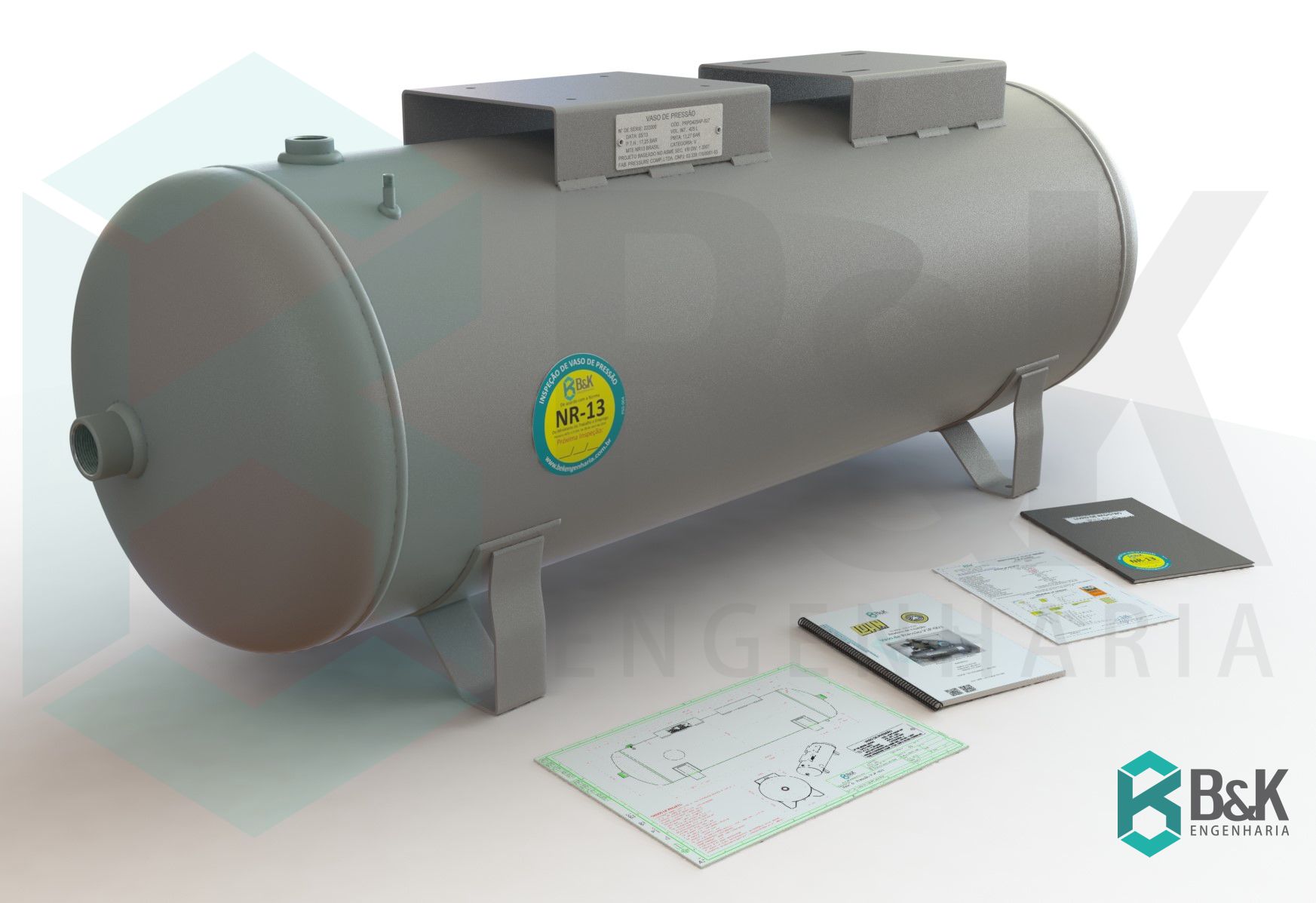

As imagens do Vaso de Pressão VSP-001 e sua documentação associada não são apenas exemplos de um trabalho bem feito; são a materialização da nossa filosofia. Elas demonstram um nível de detalhe, profissionalismo e qualidade que transcende o simples cumprimento de uma norma. Desde o render 3D de alta qualidade, que permite uma visualização clara do projeto, até o prontuário impecavelmente organizado e a placa de identificação precisa, cada elemento reflete nosso compromisso com a segurança e a tranquilidade do cliente.
Nós entendemos que a gestão de ativos industriais vai além da manutenção mecânica. Envolve a gestão inteligente da informação que garante a conformidade contínua e a segurança operacional. A B&K Engenharia não apenas “apaga o incêndio” reconstituindo um prontuário perdido, mas atua como uma parceira estratégica, ajudando sua empresa a organizar, digitalizar e proteger essa documentação vital.
No Brasil, a grande maioria dos equipamentos de pressão é projetada sob a égide da norma ASME, e nossa equipe possui fluência e profundo conhecimento neste e em outros códigos internacionais. Essa expertise garante que cada cálculo, cada desenho e cada laudo emitido pela B&K Engenharia tenha a máxima confiabilidade técnica e validade legal.
Não espere uma notificação de fiscalização ou a descoberta de um documento perdido para agir. A segurança do seu parque fabril e a continuidade das suas operações dependem de uma base documental sólida.
Venha com a B&K Engenharia cuidar da documentação dos seus vasos de pressão e caldeiras. Transforme uma obrigação legal em um pilar de segurança e eficiência para o seu negócio.
