Engenharia Reversa de Forma Metálica para Vigas de Concreto: A Solução para Expandir sua Produção

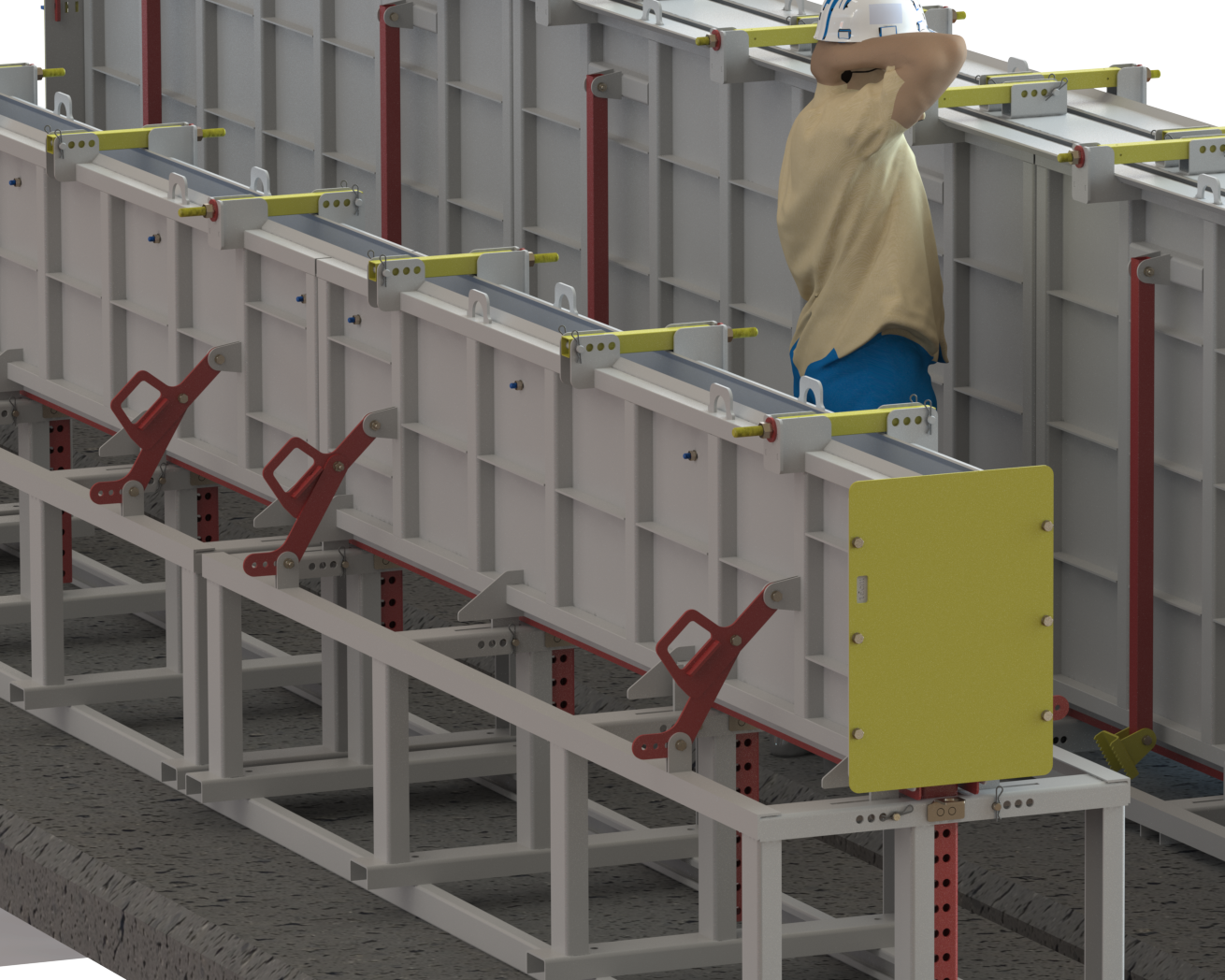

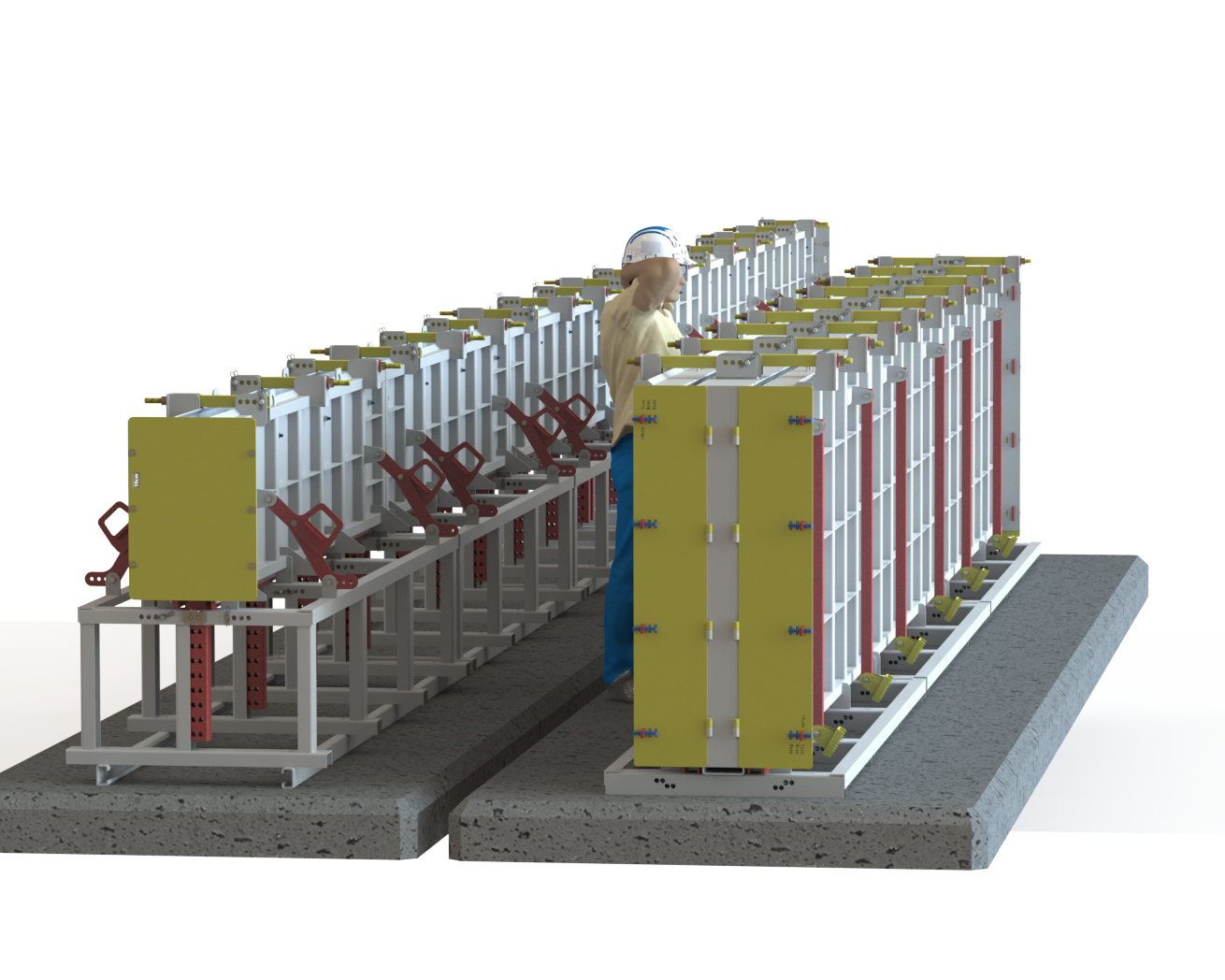

Módulos de 3m compondo comprimentos maiores.
No dinâmico setor da construção civil, especialmente na fabricação de estruturas pré-moldadas, a eficiência e a padronização são a chave para o sucesso. Muitas empresas consolidam seus processos com base em equipamentos que se provaram eficazes ao longo do tempo. No entanto, surge um desafio comum: como expandir a capacidade produtiva ou substituir peças desgastadas quando os desenhos técnicos originais dos equipamentos não existem ou não estão mais acessíveis? A resposta está na aplicação de uma metodologia precisa e inovadora: a engenharia reversa.
Recentemente, a B&K Engenharia foi contratada por um cliente de destaque no segmento de construção de galpões pré-moldados. A empresa enfrentava exatamente este dilema. Com uma demanda crescente, era imperativo replicar suas formas metálicas para vigas de concreto, garantindo que as novas peças fossem perfeitamente idênticas às originais, que já possuíam um design testado e aprovado em campo. O objetivo era claro: fabricar novas formas rapidamente, sem comprometer a qualidade e a padronização que eram a marca registrada de seus produtos.
O Processo Detalhado: Da Necessidade à Solução com a B&K Engenharia
Compreendendo a urgência e a criticidade do projeto, nossa equipe mobilizou-se para entregar uma solução completa, ágil e de alta precisão. O processo foi estruturado em etapas claras, combinando trabalho de campo, tecnologia de ponta e uma comunicação transparente com o cliente.
1. Mapeamento e Análise Estratégica O primeiro passo foi uma reunião aprofundada para definir o escopo do projeto. Entendemos quais modelos de formas seriam replicados e quais eram as prioridades do cliente. Em seguida, agendamos uma visita técnica às instalações do cliente. Essa imersão inicial foi fundamental para que nossos engenheiros não apenas vissem as peças, mas também compreendessem seu funcionamento no contexto da linha de produção.
2. Preparação e Captura de Dados em Campo Para garantir a máxima precisão dimensional, as formas existentes passaram por uma limpeza mecânica completa. A remoção de resíduos de cimento e outras impurezas foi um passo crucial para assegurar que cada medida refletisse com exatidão a geometria original da peça. Com as superfícies preparadas, nossa equipe iniciou o levantamento dimensional. Utilizando instrumentos de medição de precisão, cada detalhe, cada furo e cada dobra foram meticulosamente registrados. Croquis e anotações detalhadas foram elaborados no local, formando a base de dados para a próxima etapa.
3. A Magia do Desenho Técnico Mecânico e da Modelagem 3D De volta ao escritório, as informações coletadas em campo foram transferidas para o ambiente digital. É aqui que o desenho técnico mecânico assume seu papel protagonista. Utilizando avançados softwares de CAD (Computer-Aided Design), nossos projetistas transformaram os esboços e as medidas em modelos 3D paramétricos e inteligentes.

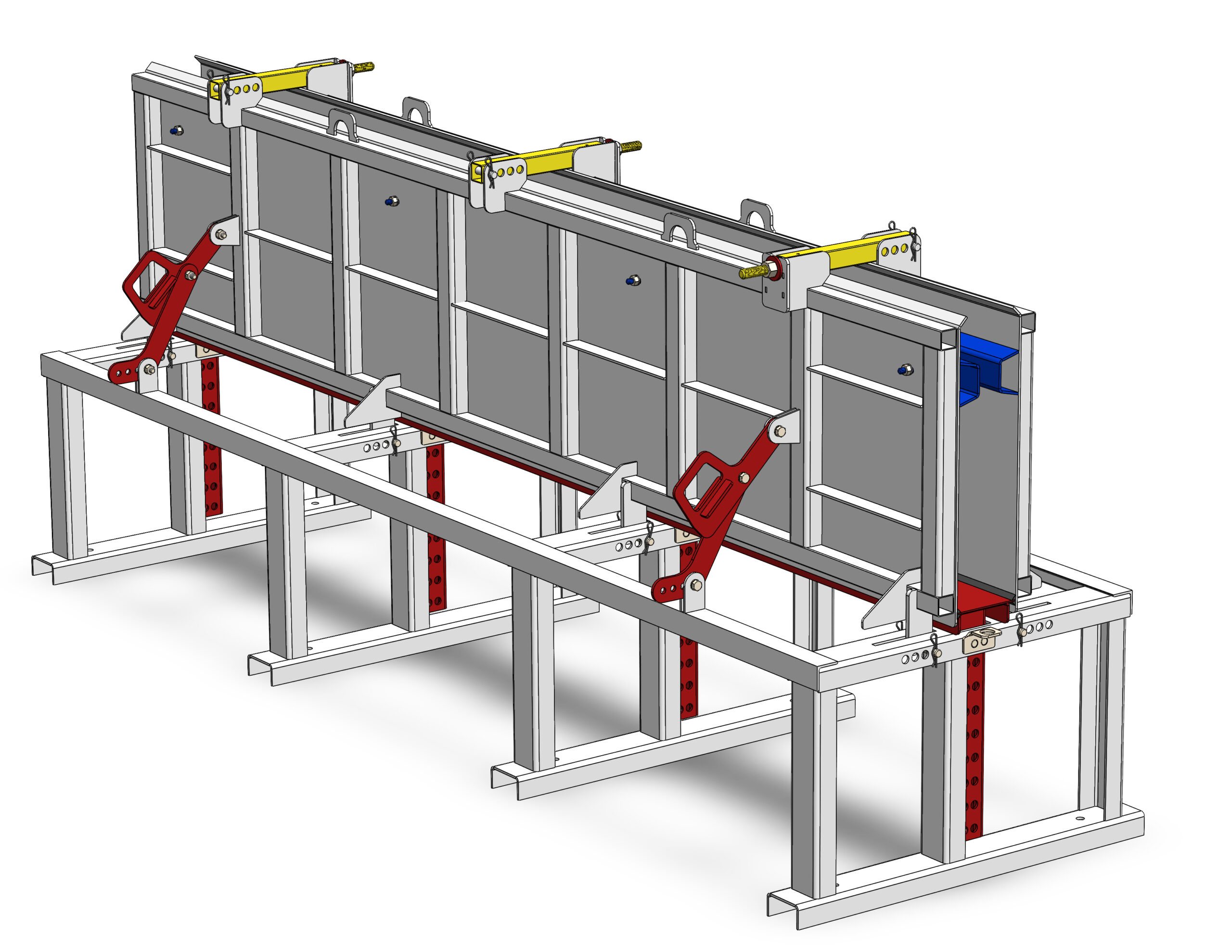

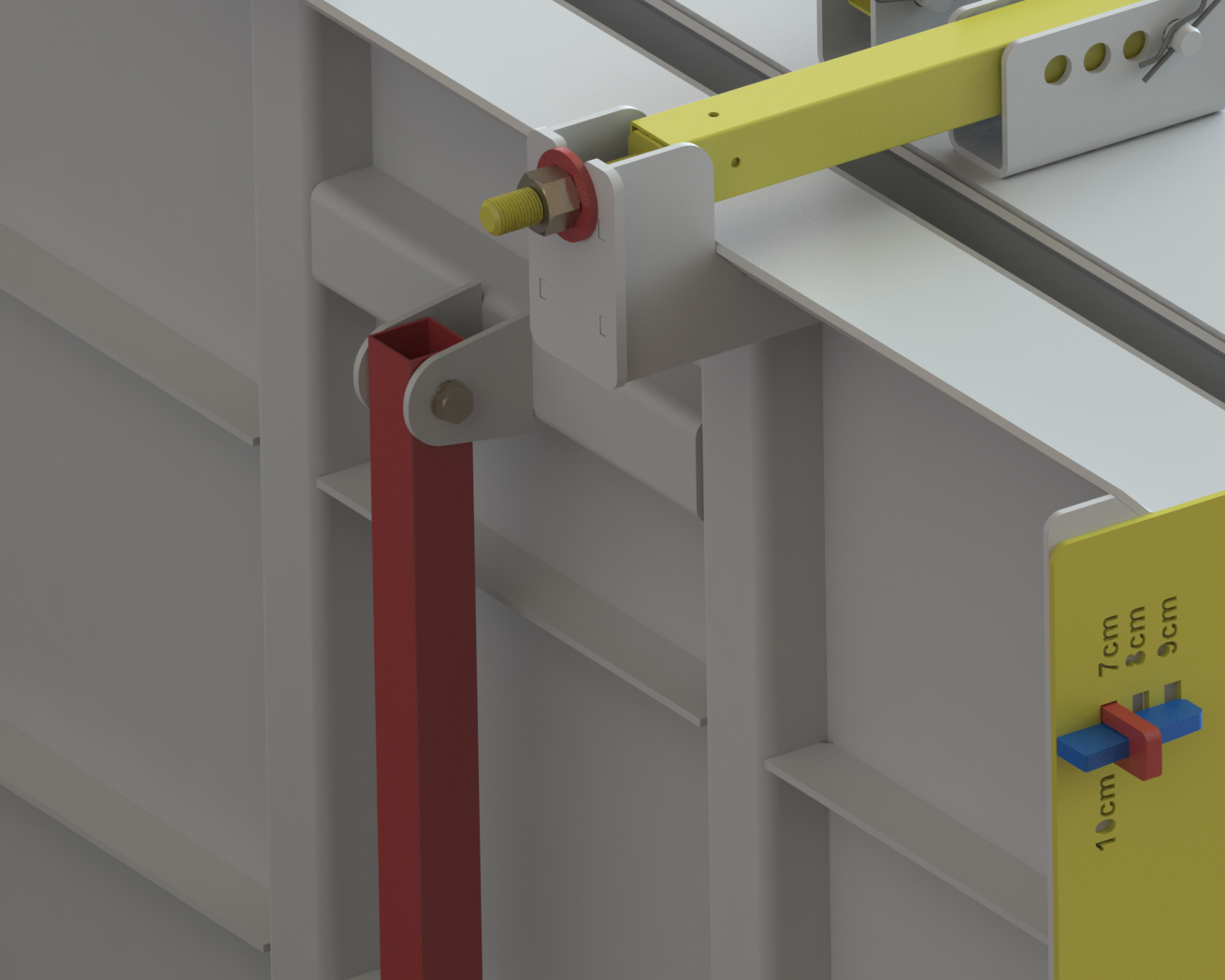

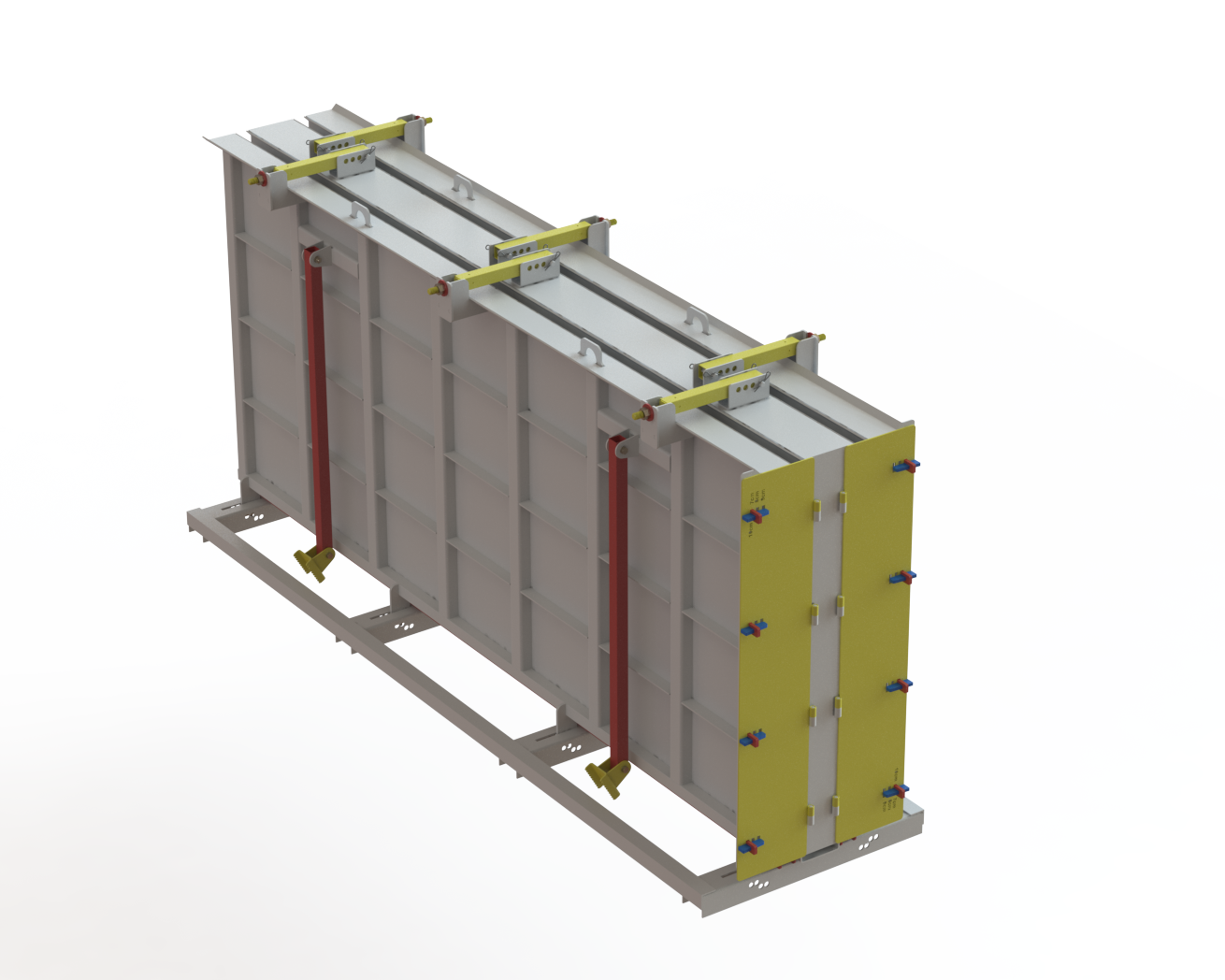

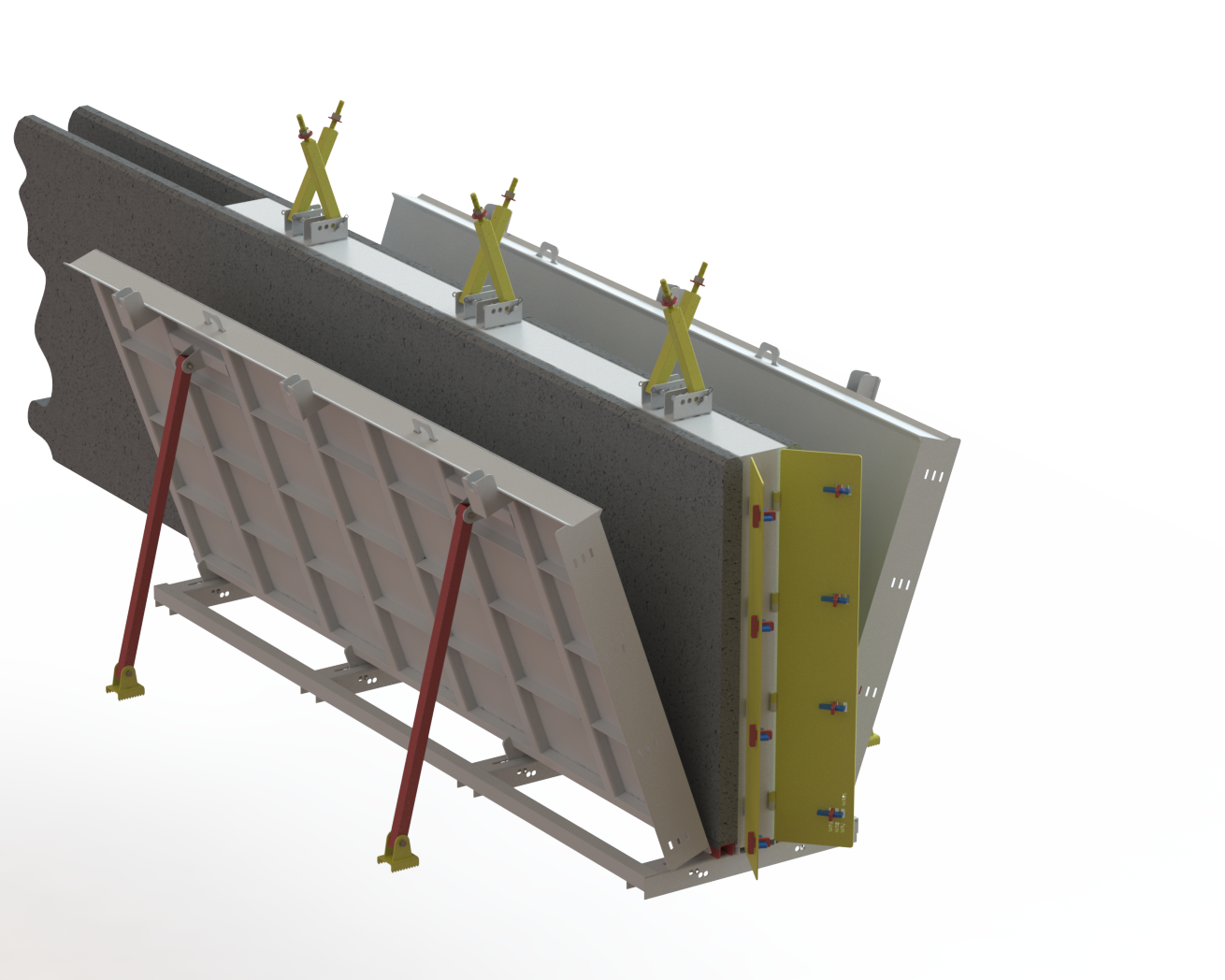

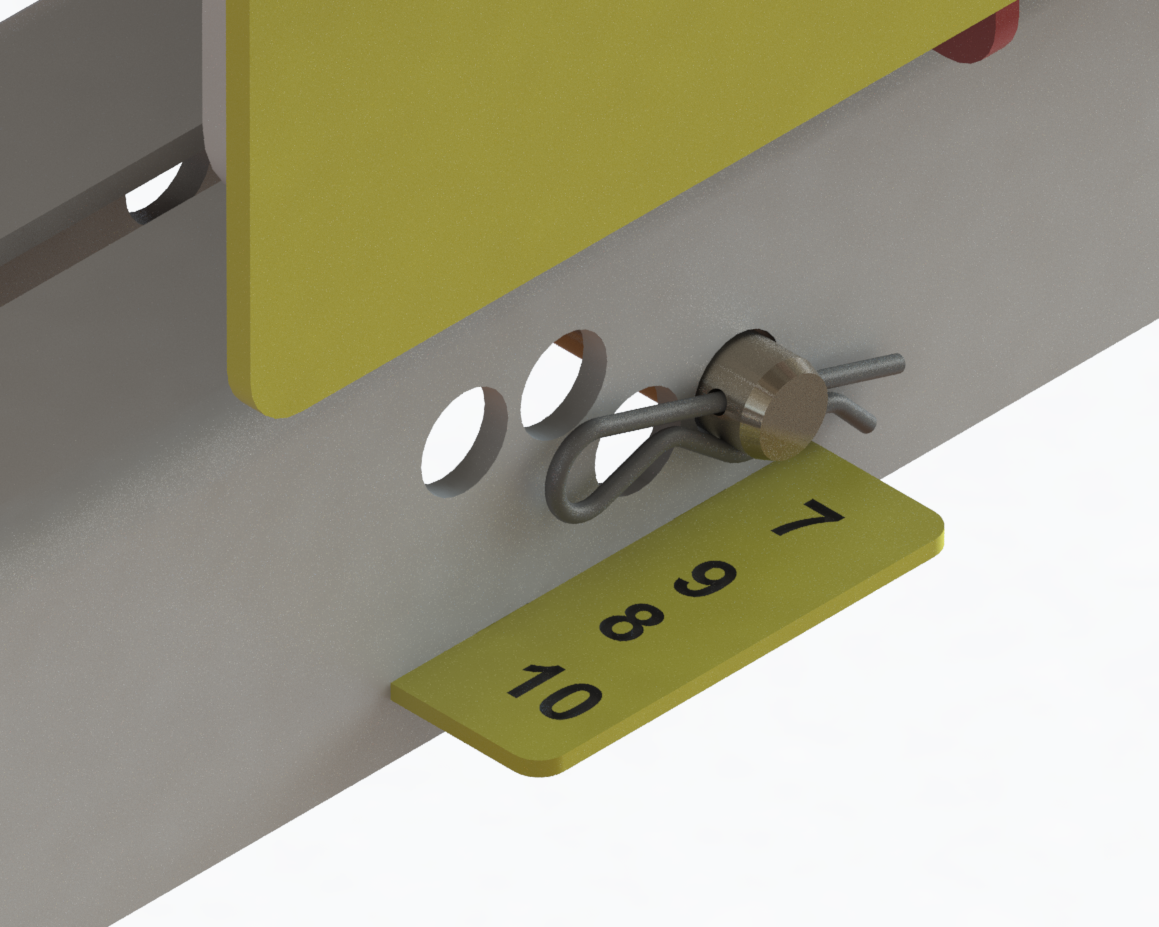

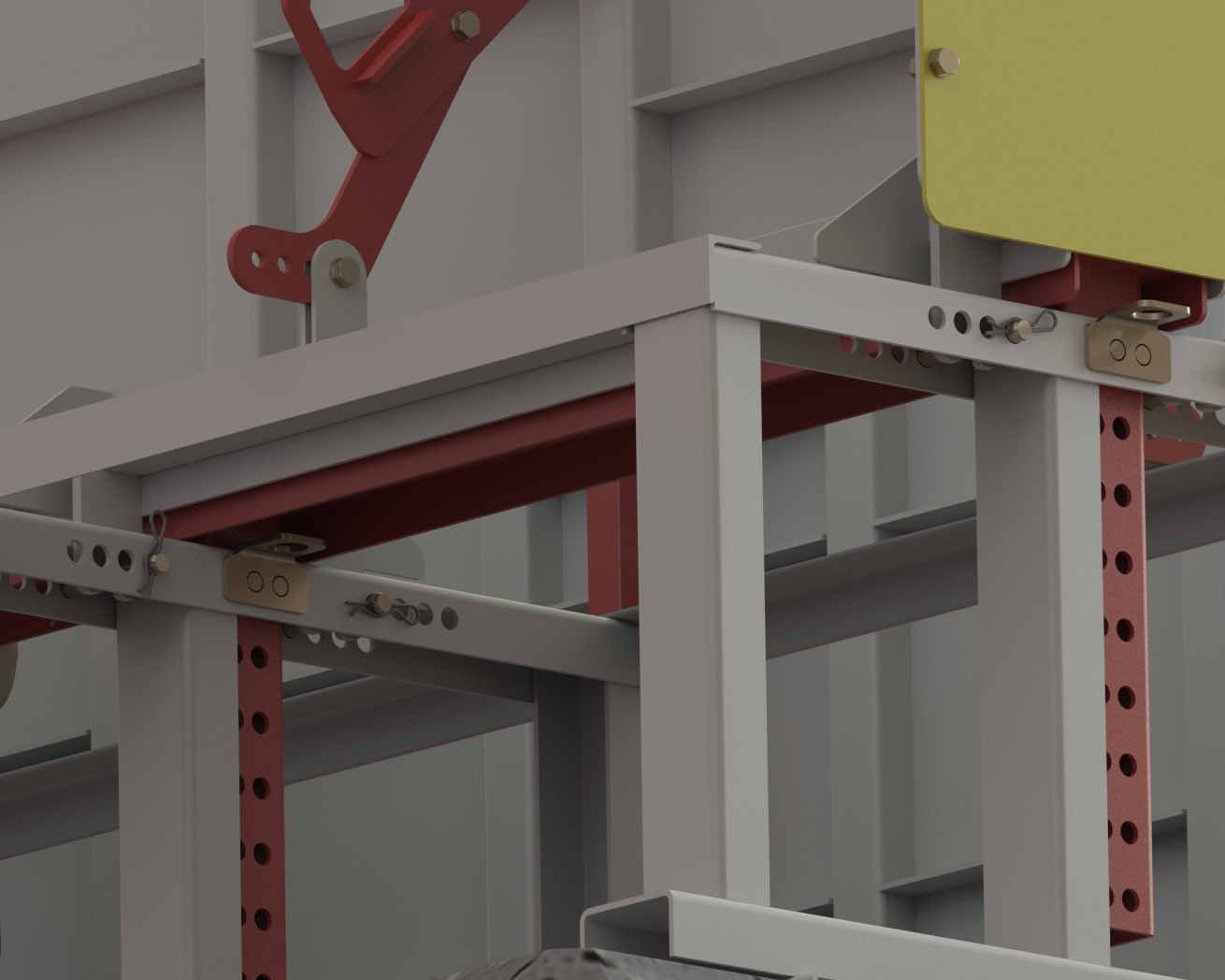

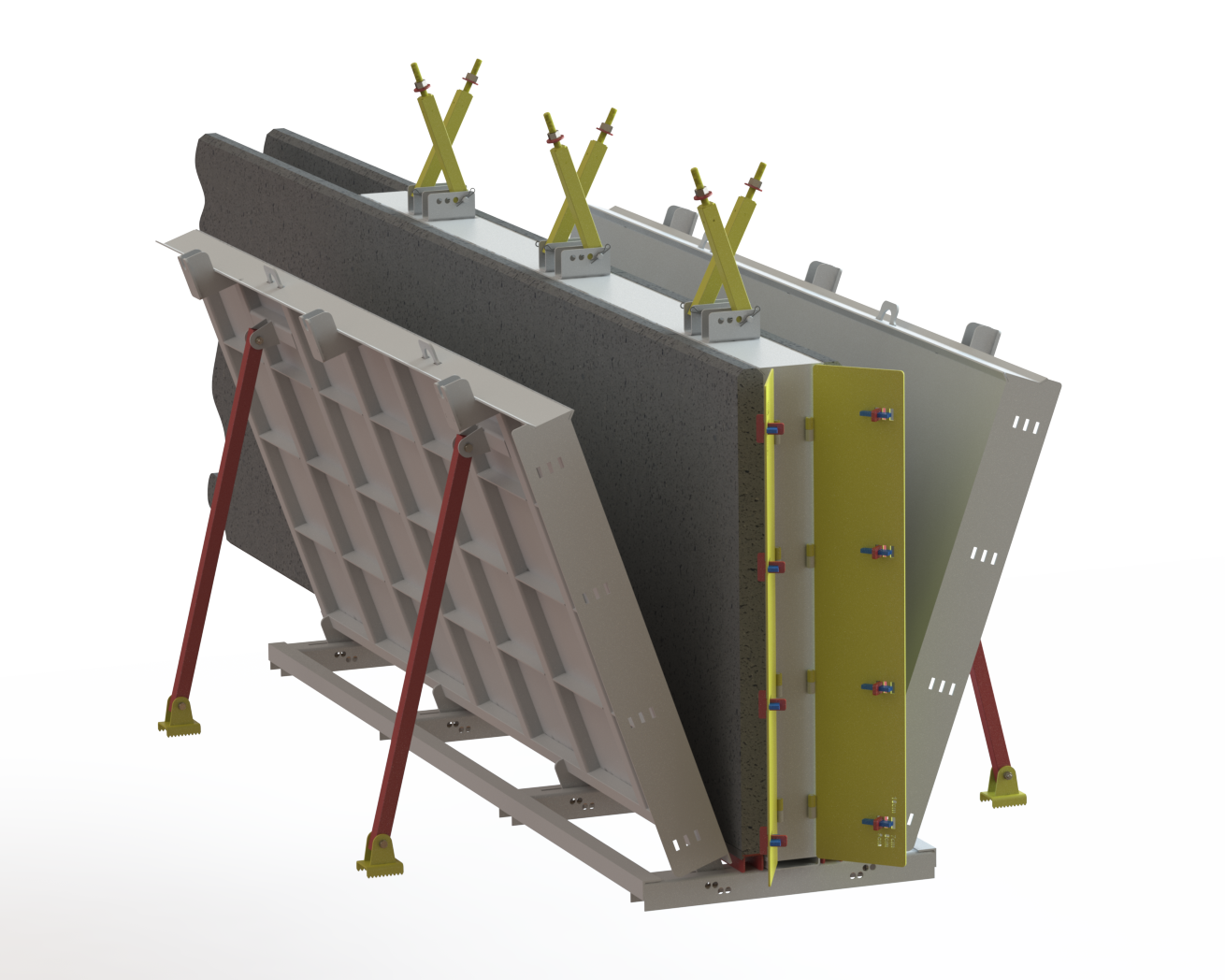

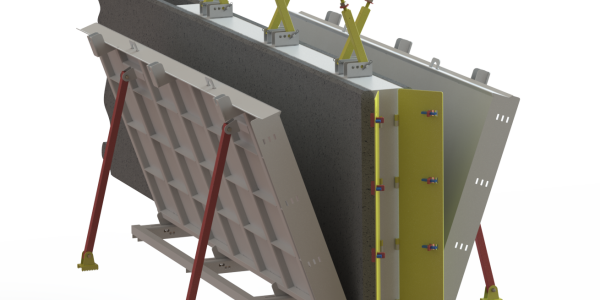

Como pode ser visto nas imagens que ilustram este projeto, cada componente foi modelado individualmente e, em seguida, inserido em uma montagem virtual completa. Essa abordagem permitiu não apenas a validação das dimensões, mas também a simulação da montagem e do funcionamento do conjunto. Detalhes como os sistemas de travamento, os ajustes de espessura (indicados nas imagens por réguas de 7 a 10 cm) e os pontos de içamento foram recriados com fidelidade absoluta.
4. Colaboração, Validação e Melhorias Com os modelos 3D finalizados, realizamos uma apresentação detalhada ao cliente. Esta fase de validação é um dos pilares do nosso método de trabalho. Utilizando as montagens virtuais, o cliente pôde navegar pelo equipamento, analisar cada detalhe e confirmar se o resultado digital correspondia perfeitamente à sua necessidade. Mais do que uma simples verificação, esta etapa abriu portas para a colaboração. Juntos, identificamos oportunidades para implementar melhorias sutis no projeto, otimizando a usabilidade e a durabilidade das novas formas sem alterar suas características funcionais essenciais.
5. Entrega da Documentação Técnica para Fabricação Após a aprovação final do cliente, a B&K Engenharia consolidou todo o trabalho em um pacote de desenhos técnicos detalhados e prontos para a fabricação. Este não é apenas um conjunto de plantas; é um manual completo que guia o fabricante em cada etapa do processo produtivo. A documentação incluiu:
- Desenhos de montagem e de cada componente individual.
- Dimensionamento completo com tolerâncias precisas.
- Lista de materiais detalhada (Bill of Materials – BOM).
- Simbologias de solda, acabamento superficial e outros detalhes técnicos cruciais.

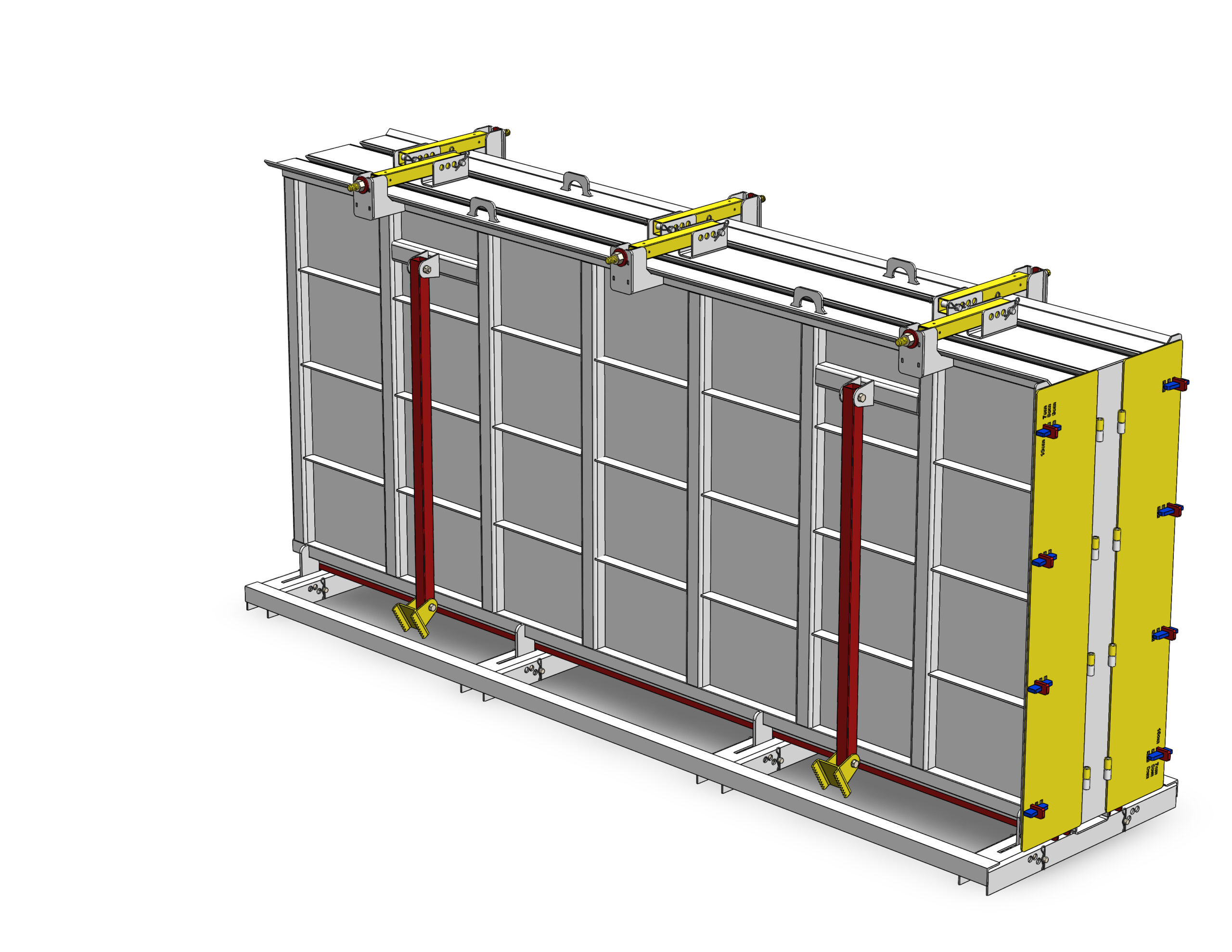

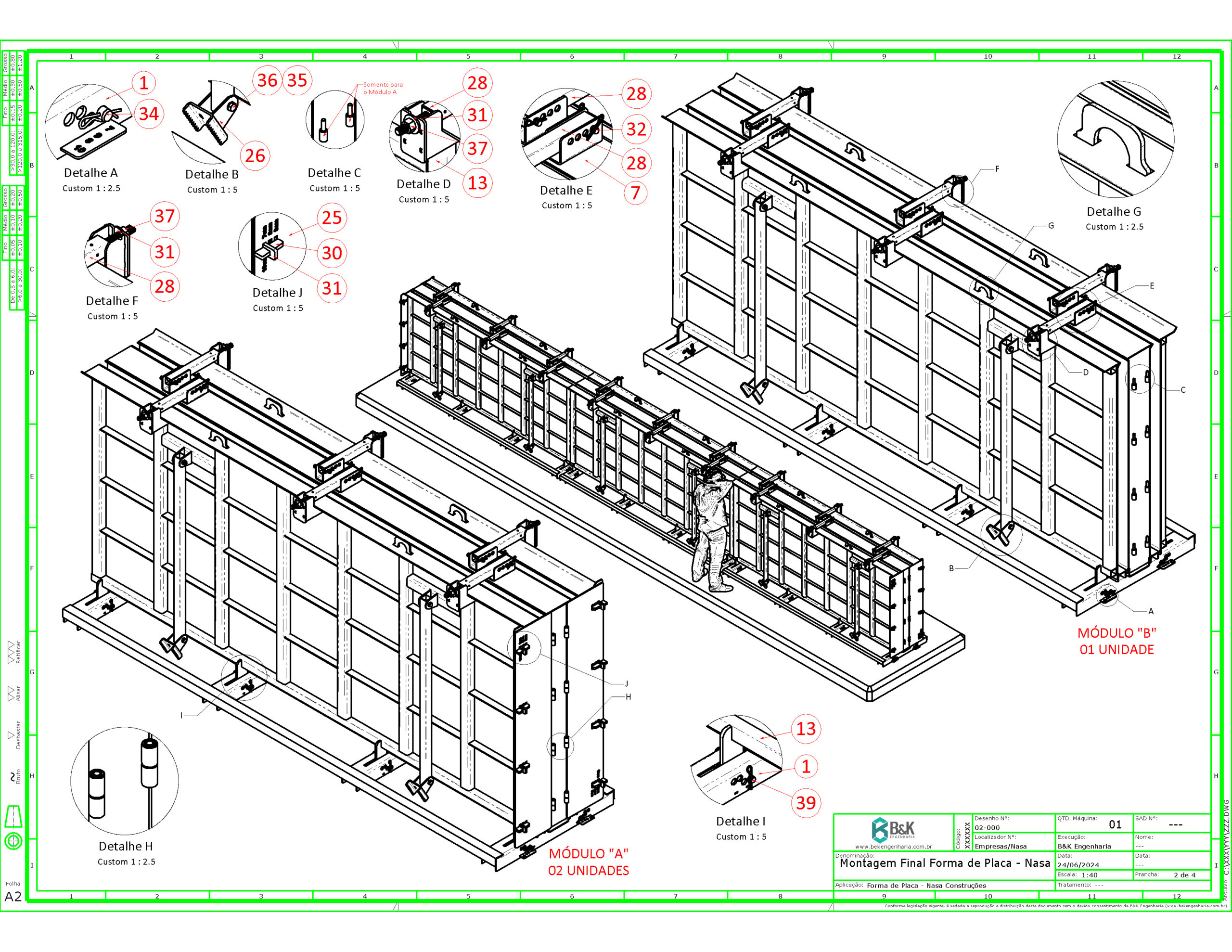

A clareza e o detalhamento do nosso desenho técnico mecânico, como o exemplificado na prancha técnica “Montagem Final Forma de Placa”, garantem que qualquer fornecedor qualificado possa executar a fabricação com segurança e precisão, eliminando ambiguidades e reduzindo o risco de erros.
Resultado Final: Agilidade e Precisão que Impulsionam Negócios
Graças à eficiência do processo de engenharia reversa e à expertise de nossa equipe, entregamos toda a documentação técnica em um prazo excepcionalmente curto. O cliente pôde, assim, iniciar rapidamente a fabricação de suas novas formas metálicas para vigas de concreto, expandindo sua capacidade produtiva e atendendo à crescente demanda do mercado sem atrasos.
Sua Empresa Precisa Replicar, Melhorar ou Documentar um Equipamento?
Se você possui um equipamento crítico para sua operação, mas não tem a documentação técnica, a B&K Engenharia tem a solução. Seja para replicar um design de sucesso, nacionalizar a fabricação de uma peça importada ou simplesmente criar um registro técnico para manutenção futura, nosso serviço de engenharia reversa é a resposta.
Entre em contato conosco e descubra como podemos transformar seus equipamentos existentes em ativos digitais precisos e prontos para o futuro.
