Case de Sucesso: Adequação NR-12 em Máquina de Solda Ponto com Sistema Anti-Esmagamento Inteligente

A segurança no ambiente industrial é um pilar inegociável, regido no Brasil pela Norma Regulamentadora Nº 12 (NR-12), que estabelece os requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos. O objetivo primordial da segurança de máquinas é claro: proteger a integridade física do trabalhador. Contudo, a aplicação prática desta norma em equipamentos complexos apresenta desafios que exigem mais do que simplesmente seguir um checklist; demandam uma engenharia criativa, focada em soluções que sejam ao mesmo tempo seguras, produtivas e economicamente viáveis.

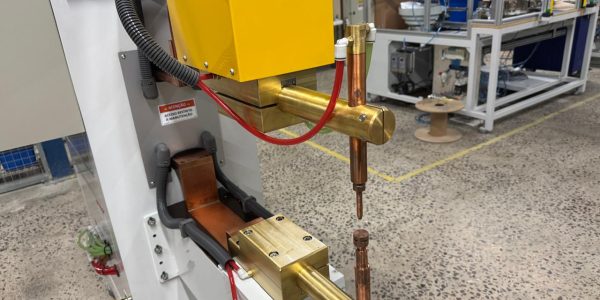

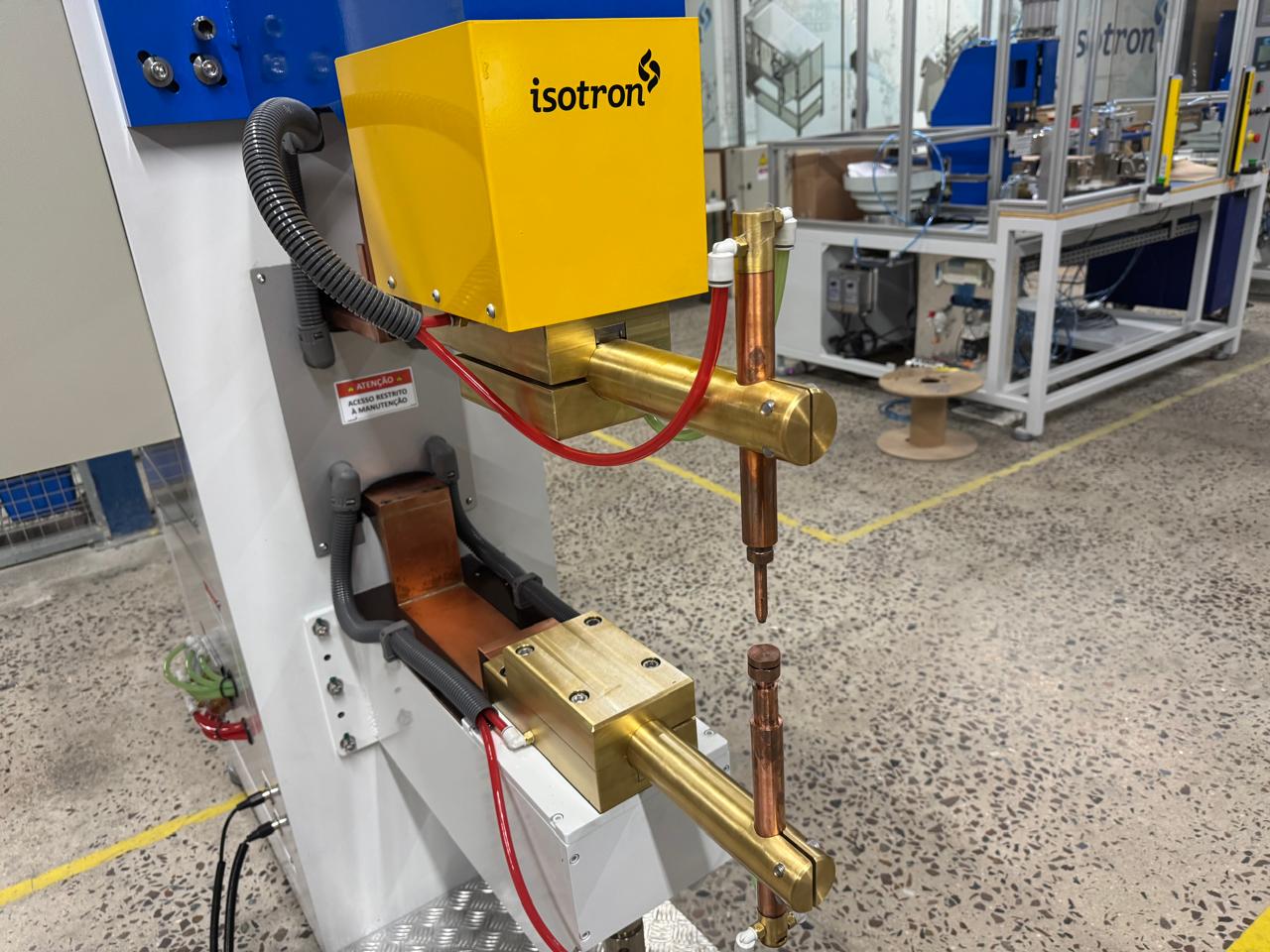

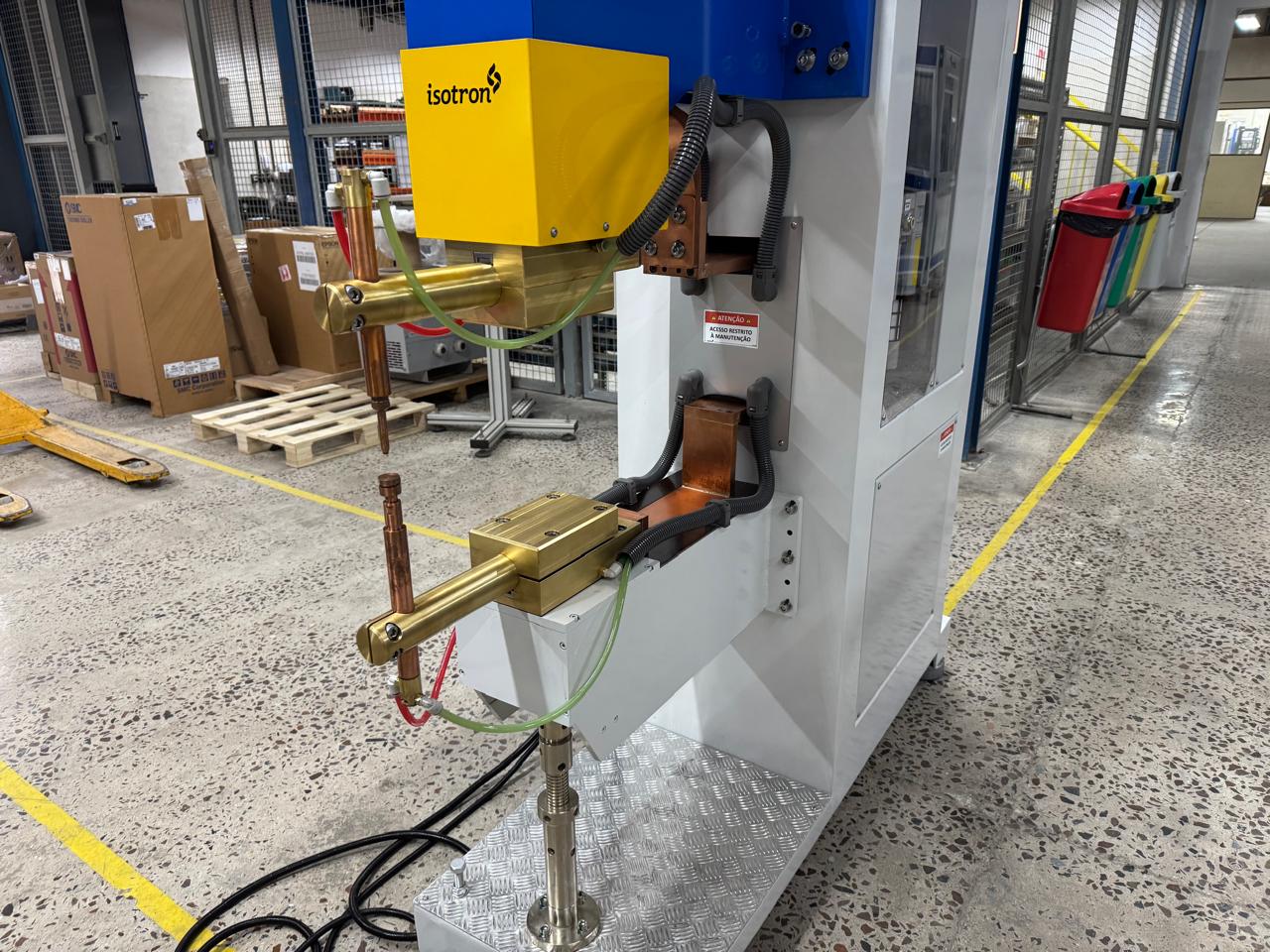

É nesse cenário de alta complexidade que a B&K Engenharia se orgulha de apresentar um projeto de destaque, desenvolvido para a renomada empresa Isotron, de Curitiba-PR. O desafio consistia na adequação de uma máquina de solda ponto, um equipamento cujas características operacionais intrínsecas, como a aplicação de alta força em um ponto de operação de fácil acesso, representam um risco significativo de esmagamento.

O Desafio: Segurança e Produtividade na Solda Ponto

Máquinas de solda por resistência, ou solda ponto, são notórias pela dificuldade em sua adequação à NR-12. A necessidade de o operador manusear peças metálicas diretamente na zona de perigo, entre os eletrodos, cria um cenário onde barreiras físicas fixas ou cortinas de luz tradicionais podem inviabilizar a operação. Como garantir a proteção do trabalhador sem comprometer a agilidade e a eficiência do processo produtivo? A resposta não está em adicionar componentes de segurança de forma isolada, mas em redesenhar a lógica de funcionamento da máquina.

Foi com essa premissa que a B&K Engenharia aplicou sua metodologia exclusiva, o “Conceito de Segurança”. Este método consiste em uma análise aprofundada que descreve detalhadamente como a máquina deve se comportar em todas as fases da operação, antecipando as interações do operador e as respostas do sistema de segurança a cada estímulo, seja um comando intencional ou uma falha imprevista.

A Solução: Engenharia Aplicada no Sistema Anti-Esmagamento

O coração do projeto para a Isotron foi o desenvolvimento de um sofisticado sistema anti-esmagamento. Este sistema não apenas impede o acidente, mas o faz de forma inteligente, diferenciando uma operação de solda normal de uma situação de risco iminente.

O funcionamento foi projetado em duas fases críticas, em total conformidade com os itens 12.7.8 e 12.7.8.1 da Norma NR-12:

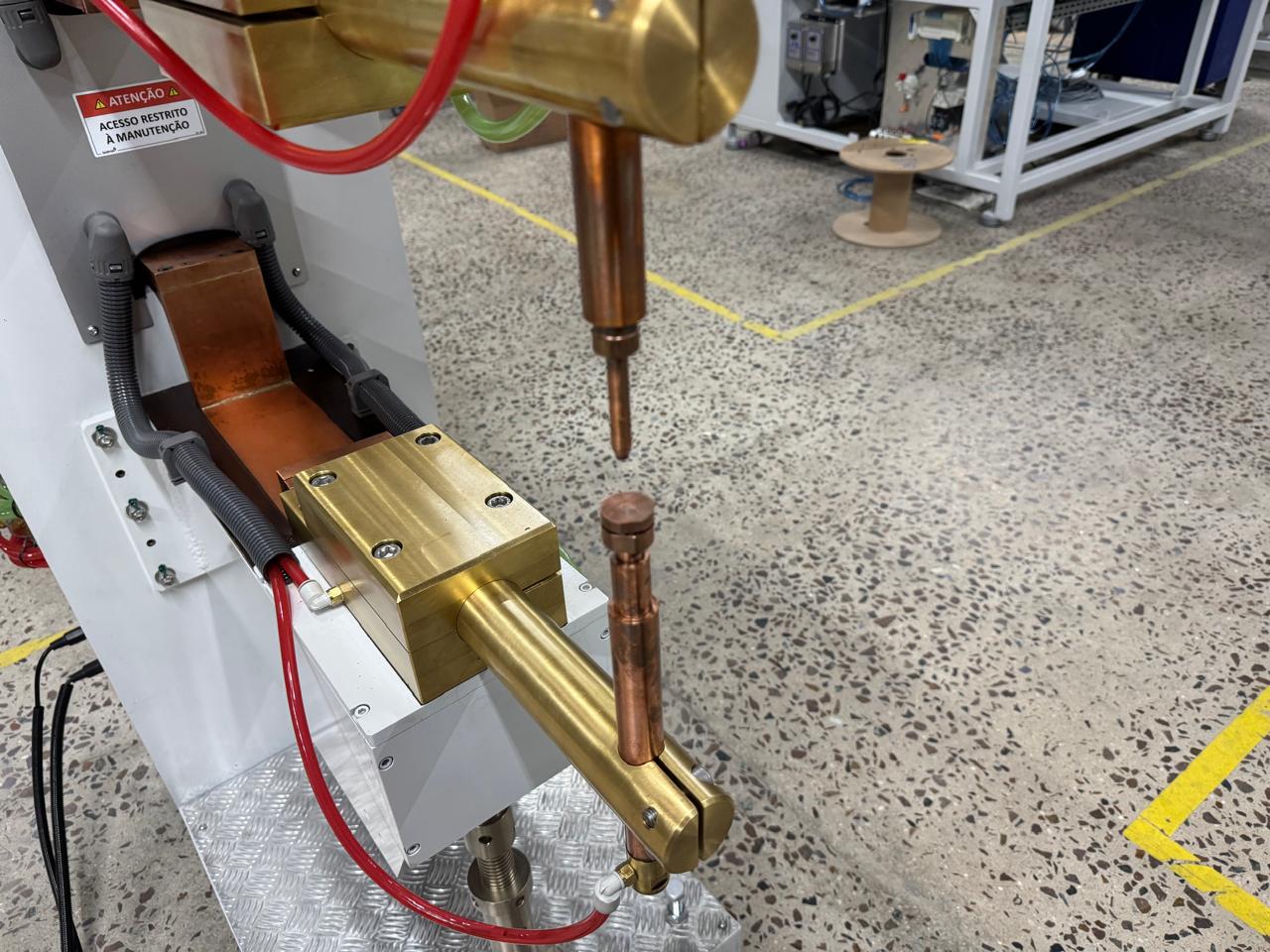

1. Aproximação Segura: Ao acionar o pedal de trabalho (Pedal de Trabalho), o eletrodo superior inicia seu movimento de descida. No entanto, esta aproximação inicial ocorre com força e velocidade estritamente controladas. A força exercida nesta fase é limitada a um valor tão baixo que, mesmo em contato com o operador, é incapaz de causar qualquer tipo de lesão.

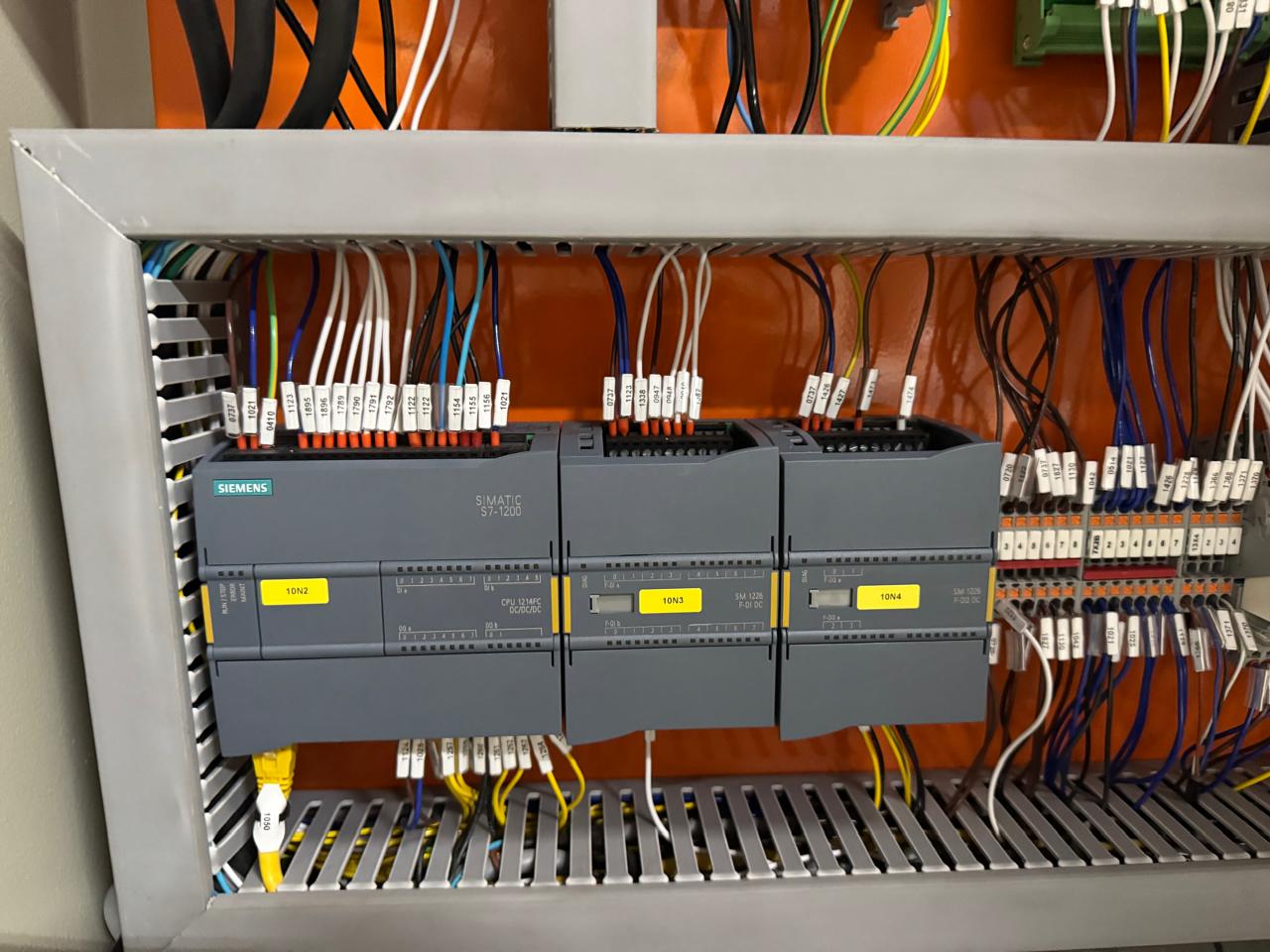

2. Detecção e Retorno Imediato: Aqui reside a excelência da solução de engenharia. Se, durante a aproximação segura, o sistema detectar um obstáculo macio e irregular – como o dedo de um operador, em vez da peça metálica rígida e de espessura conhecida –, ele não prossegue para a fase de alta força da soldagem. Pelo contrário, o controlador lógico programável (CLP) interpreta essa anomalia instantaneamente e comanda o retorno imediato do eletrodo à sua posição inicial. A máquina entende que a operação não é padrão e atua para proteger o usuário. Apenas quando a peça correta está posicionada, o ciclo de solda é completado com segurança.

Este comportamento dual garante que a produtividade seja mantida. O operador pode trabalhar com agilidade, confiando que a máquina possui uma camada de proteção ativa e inteligente, que o resguarda continuamente. O sistema é complementado por pedais de acionamento ergonômicos e um botão de parada de emergência proeminente, garantindo múltiplos níveis de controle.

Segurança Jurídica: A Consequência de um Trabalho Bem-Executado

A implementação de um projeto de adequação dessa magnitude transcende a proteção física do trabalhador. Ela gera um resultado igualmente crucial no ambiente corporativo moderno: a segurança jurídica.

Ao final do projeto, a Isotron recebeu não apenas uma máquina segura e produtiva, mas a tranquilidade de estar em plena conformidade com a legislação. Isso protege o fabricante de responsabilidades civis e criminais em caso de acidentes, solidificando sua reputação como uma empresa que valoriza a vida. Para o engenheiro responsável e para a B&K Engenharia, a documentação completa, a Análise de Risco detalhada e as soluções robustas implementadas garantem o respaldo técnico e jurídico de um trabalho executado com a máxima diligência.

Na B&K Engenharia, nossa missão é esta: entregar soluções que protejam vidas e blindem empresas. A parceria de sucesso com a Isotron é um testemunho de que os desafios mais complexos em segurança de máquinas podem ser superados com conhecimento técnico, inovação e um compromisso inabalável com a excelência.

Sua empresa enfrenta desafios de adequação à NR-12? Busque nossa orientação e transforme seus riscos em segurança e confiança.
